Kopplingsdosa
Produktnummer: 81170701 | Dimensioner: 94 x 94 x 57 mm

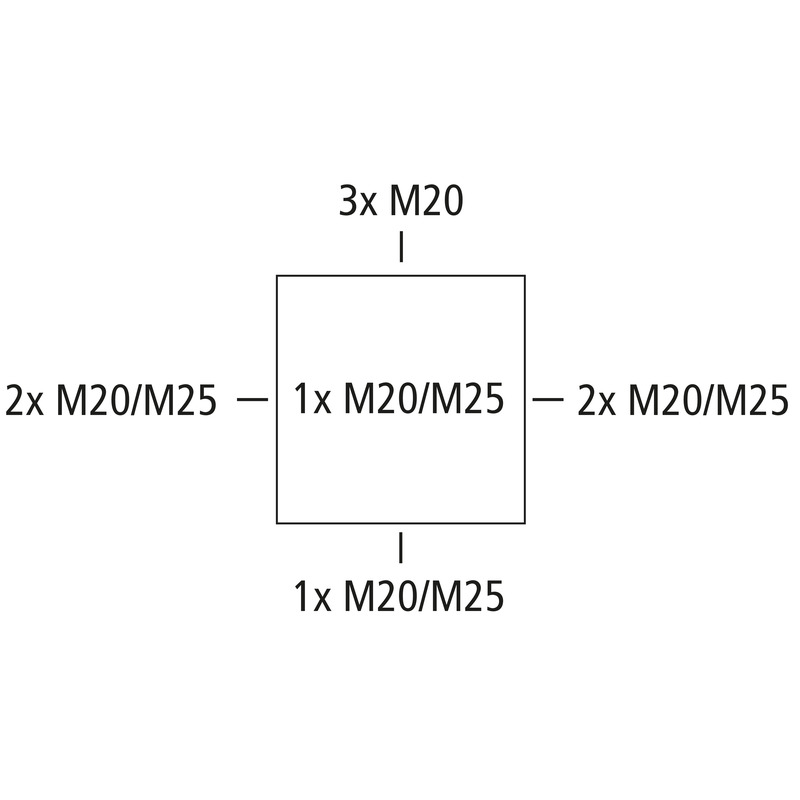

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 4 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M20/M25, (1 Baksida, 8 Sida), Inre fästpunkter, För inomhusinstallation
grå, Med rött lock, exkl. plint
Inkl.:
3 kabelgenomföringar IP54 M20 tättningsdiameter 8-13,5mm, 3 IP54 M25 tätningsdiameter 9-18,5mm
| Nominell isolationsspänning AC | 690 V |
|---|---|
| max. tvärsnitt | 4 mm² |
| Skyddsklass | II |
| Skyddstyp | IP54/IP65 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | röd |
| Bredd | 94 mm |
|---|---|
| Längd | 94 mm |
| Höjd | 57 mm |
| Vikt | 0.125 kg |
| UV-beständig | nej |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest enligt EN 60695-2-11 | 650 °C |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK07 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1 Nm |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | Inomhus |
| EAN | 4013902532360 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85389099 |
| Material nederdel | Polystyrol |
|---|---|
| Material överdel | Polystyrol |
| Material tätning | Termoplastisk elastomer |
| Material omslagsskruv | Rostfritt stål V2A |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Plintar Abox 025/040 KLS-2,5²/4²
Plomberingsset
