Kopplingsdosa
Produktnummer: 81041001 | Dimensioner: 140 x 140 x 79 mm
E-nummer: 1438127

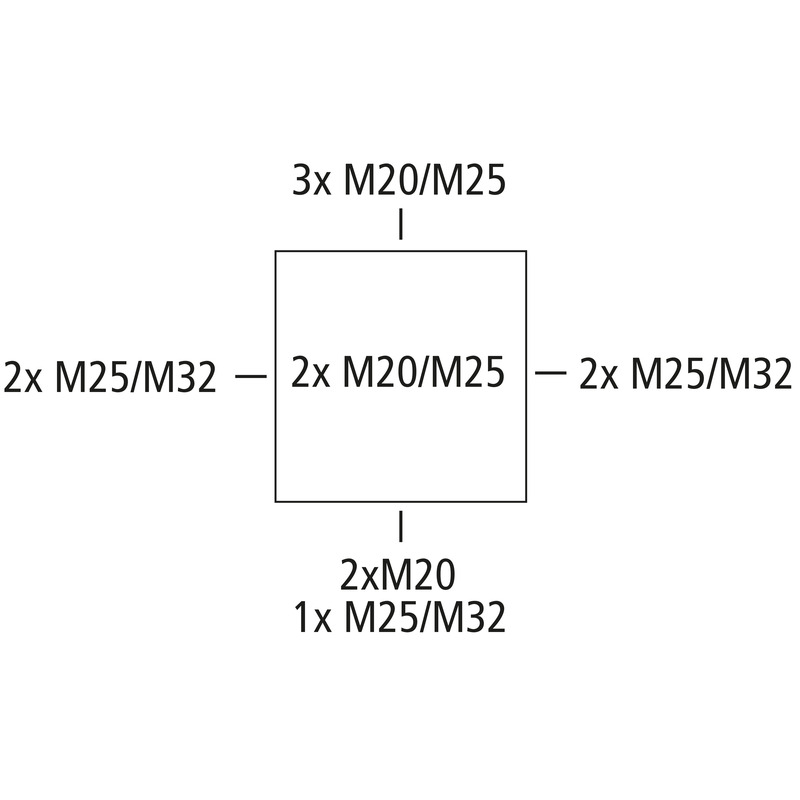

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 10 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M20/M25/M32, (2 Baksida, 10 Sida), Inre fästpunkter, För inomhusinstallation
grå, med högmonterad plint, 5 polig - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)
Inkl.:
4 Anslutningsstuds IP54 M32 Tätningsdiameter 13 - 23 mm, 1 Tätningsplugg M32
| Nominell isolationsspänning AC | 690 V |
|---|---|
| max. tvärsnitt | 10 mm² |
| Skyddsklass | II |
| Skyddstyp | IP54/IP65 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 140 mm |
|---|---|
| Längd | 140 mm |
| Höjd | 79 mm |
| Vikt | 0.3556 kg |
| UV-beständig | nej |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest enligt EN 60695-2-11 | 650 °C |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK07 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1 Nm |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | Inomhus |
| EAN | 4013902110162 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85369095 |
| Material nederdel | Polystyrol |
|---|---|
| Material överdel | Polystyrol |
| Material omslagsskruv | Rostfritt stål V2A |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
