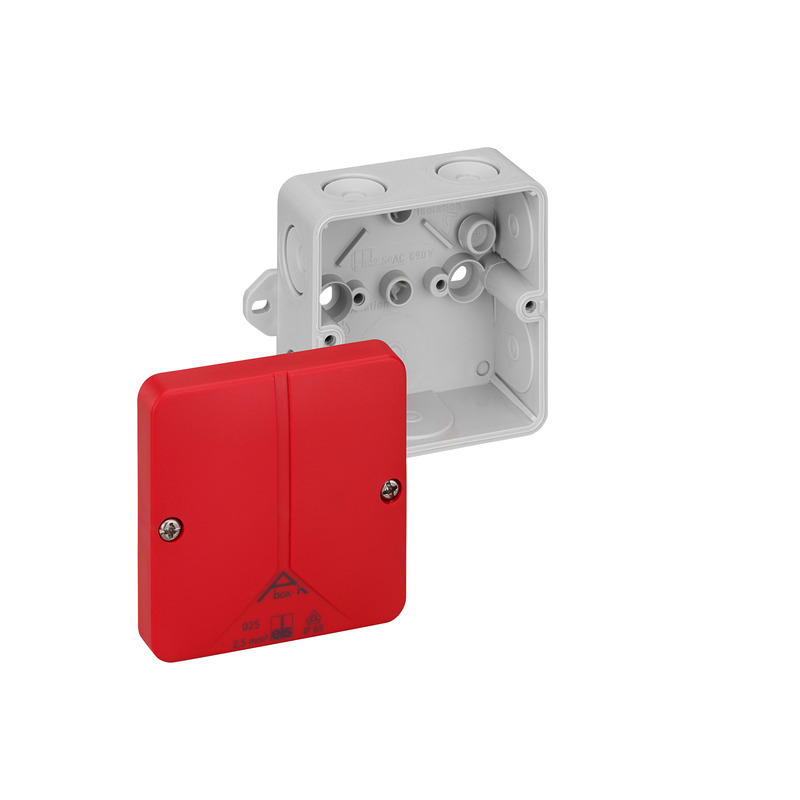

Kopplingsdosa

Abox-i 025 SB AB-L

Produktnummer: 49470201 | Dimensioner: 80 x 80 x 52 mm

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 2,5 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Självtätande flexibla genomföringsmembran, M20, Tätningsdiameter 2 - 16 mm, (1 Baksida, 7 Sida), Externa fästpunkter, För installation i industri miljö och skyddad utomhusinstallation

grå, Med rött lock exkl. plint

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
max. tvärsnitt 2,5 mm²
Skyddsklass II
Skyddstyp IP65
UL Type Rating i.u.

Färger

Färg underdel grå
Färg överdel röd

Mått

Bredd 80 mm
Längd 80 mm
Höjd 52 mm
Vikt 0.08 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 650 °C

Mekaniska egenskaper (AG)

för tätningsområde min 2 mm
för tätningsområde max 16 mm
Monteringstyp Vägg-/takmontering
Slagtålighet IK08
förseglingsbar ja
Omslagsskruvens vridmoment 1.7 Nm
Fastsättning Externa fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 80 °C
Omgivningstemperatur 24h 60 °C
Installationsområde skyddat område utomhus

Sales Information

ETIM Class EC002600
Tulltariffnummer 85389099

Material

Material nederdel ASA-PC
Material överdel ASA-PC
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)
Godkännanden DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN/FR/ES pdf (1 MB)

Certifikat

DNV Certifikat EN pdf (198 KB)

Tillbehör

Klämhållare Abox 025/040 KLH-SL 0,2/4²

  • Dimensioner : 56,4 x 23 x 28,5 mm
  • Produktnummer: 84000201

Kompatibel med alla kopplingsdosor Abox/Abox-i 025/040 och Abox...



Monteringsklämma WAGO, serie 221-41X



BIM-Dateien

Produkttexter

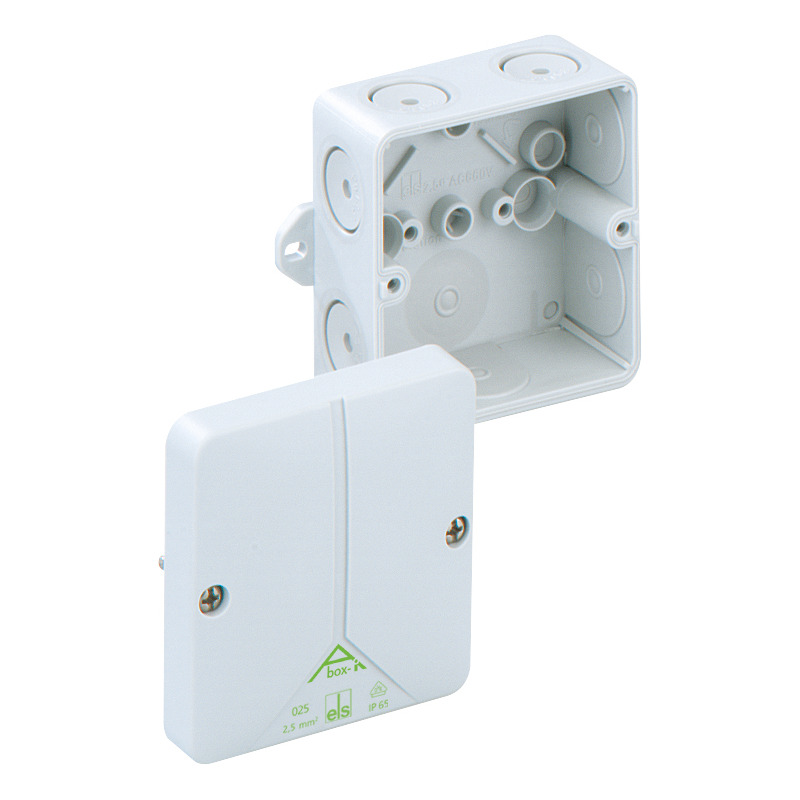

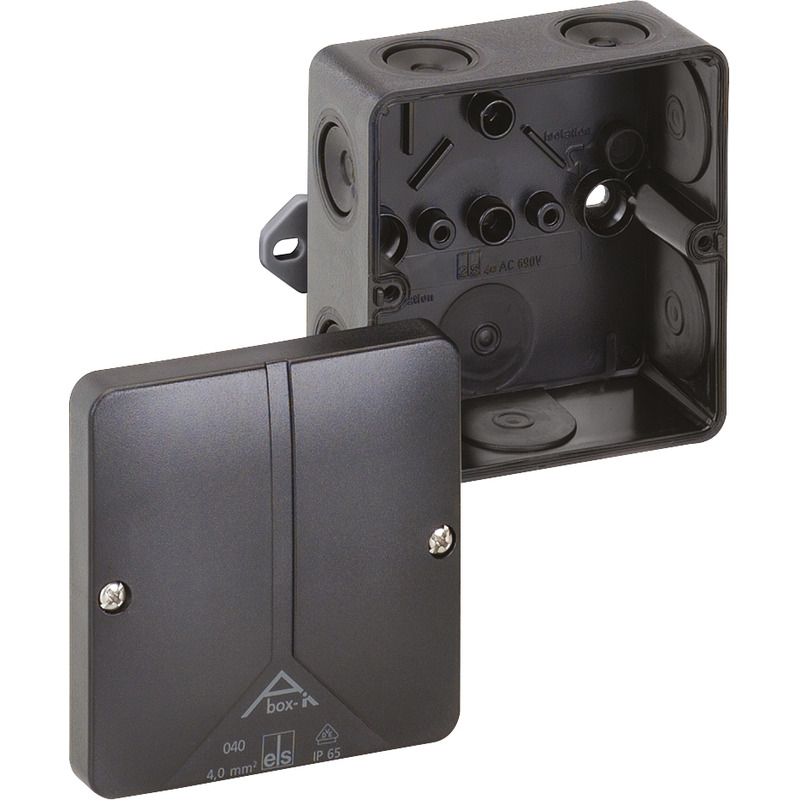

Liknande produkter
