Den här artikeln är arkiverad!

Till ersättningsprodukten

Abox XT SL 6²

Abox XT SL 6²

Abox XT SL 6²

Abox XT SL 6²

Abox XT SL 6²

Abox XT SL 6²

Abox XT SL 6²

Abox XT SL 6²

Kopplingsdosa

Abox XT SL 6²

Produktnummer: 49280601 | Dimensioner: 140 x 140 x 79 mm

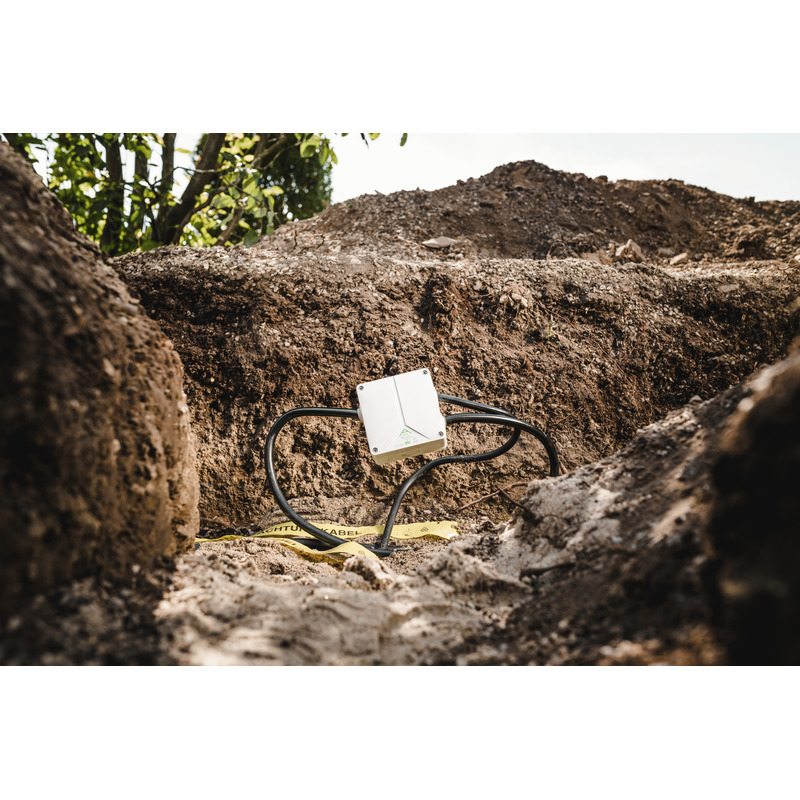

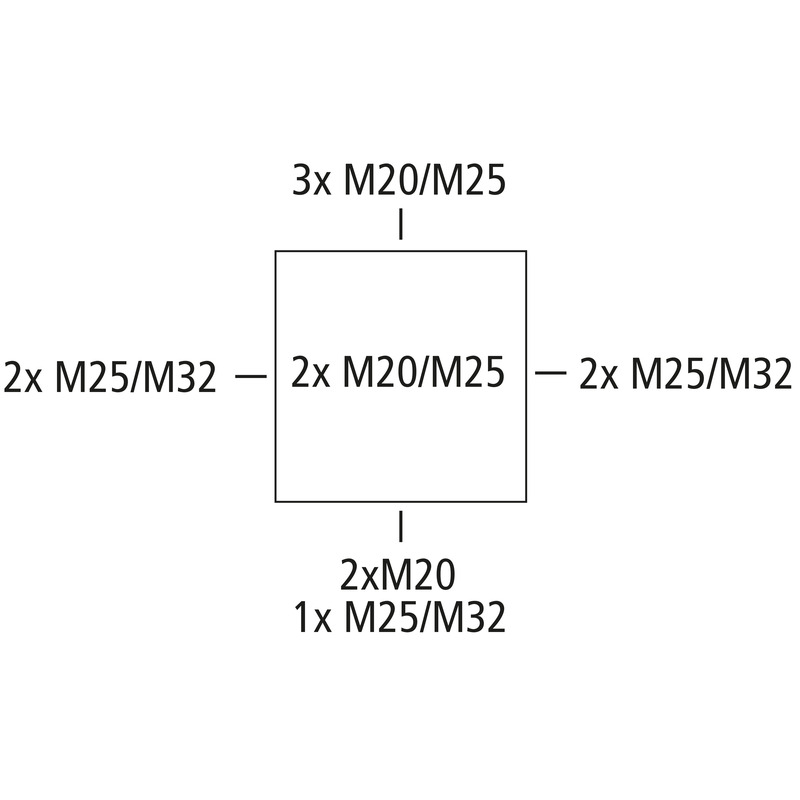

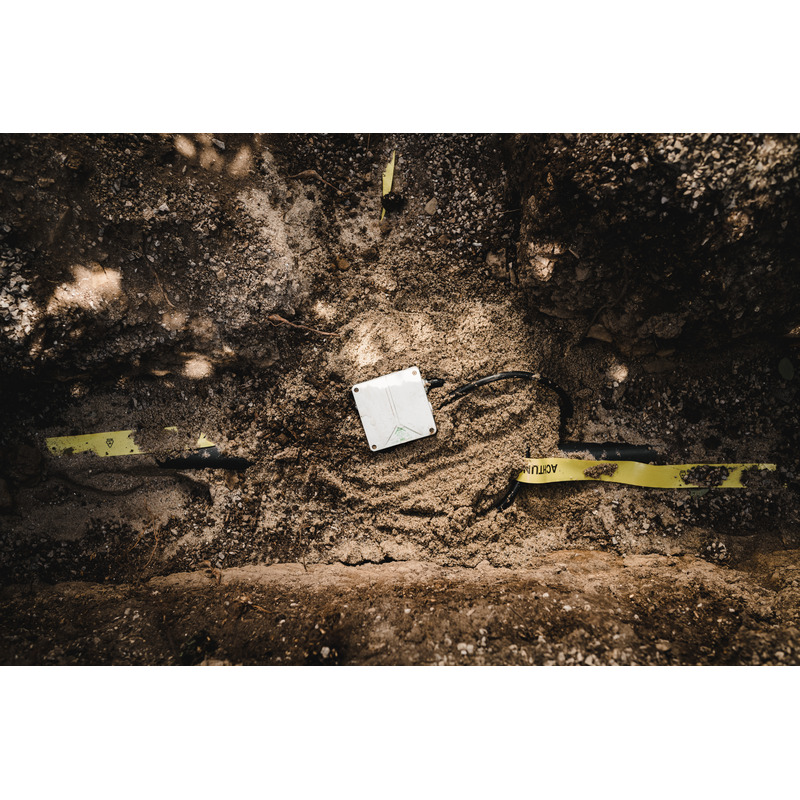

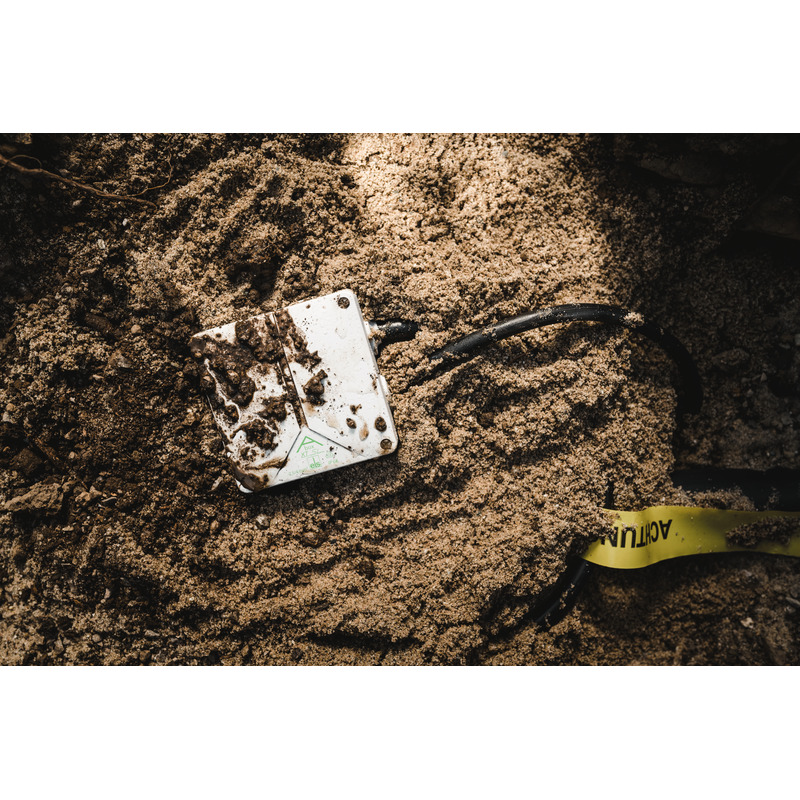

Kopplingsdosa, med skyddsklass IP68, Nominell ledningsarea 6 mm², U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Demonterbara membran, M20/M25/M32, (2 Baksida, 10 Sida), Inre fästpunkter, med skruvplint för installation i översvämningsområden och mark utan trafik

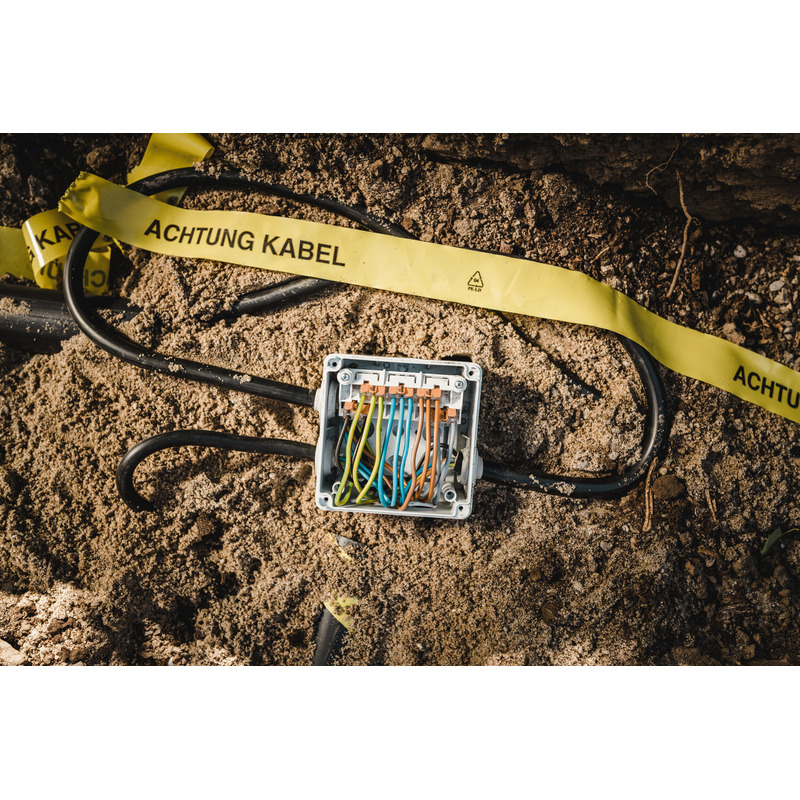

grå, with 5 high-set, screwless 3-wire terminals, Wago 221-613 type, max. nominal cross-section according to DIN EN 60998: 6 mm², cross-sections able to be clamped per pin: 3 x 0.2 to 6 mm² rigid/flexible

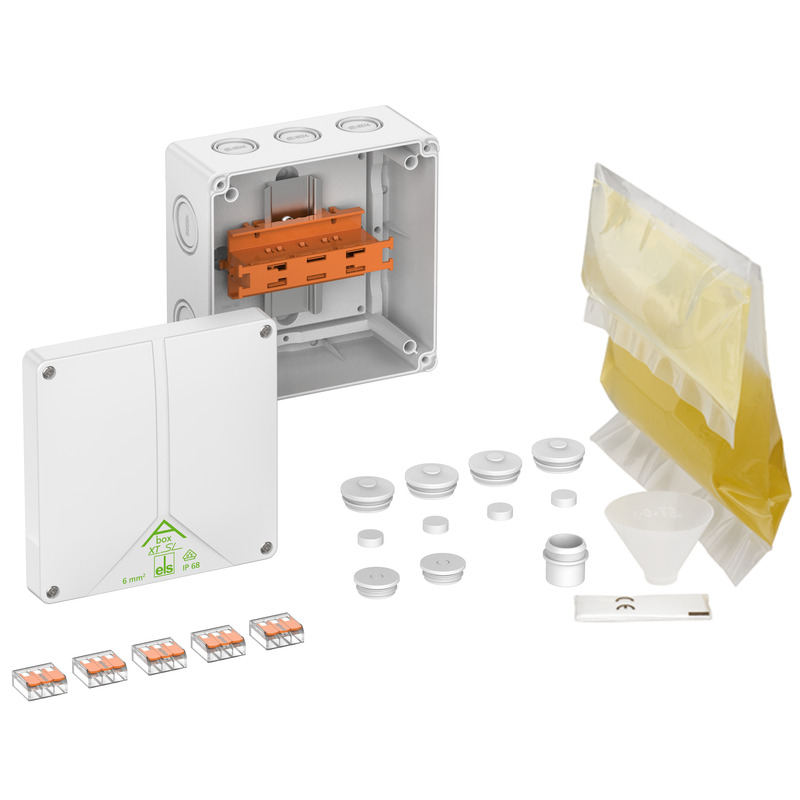

Inkl.:

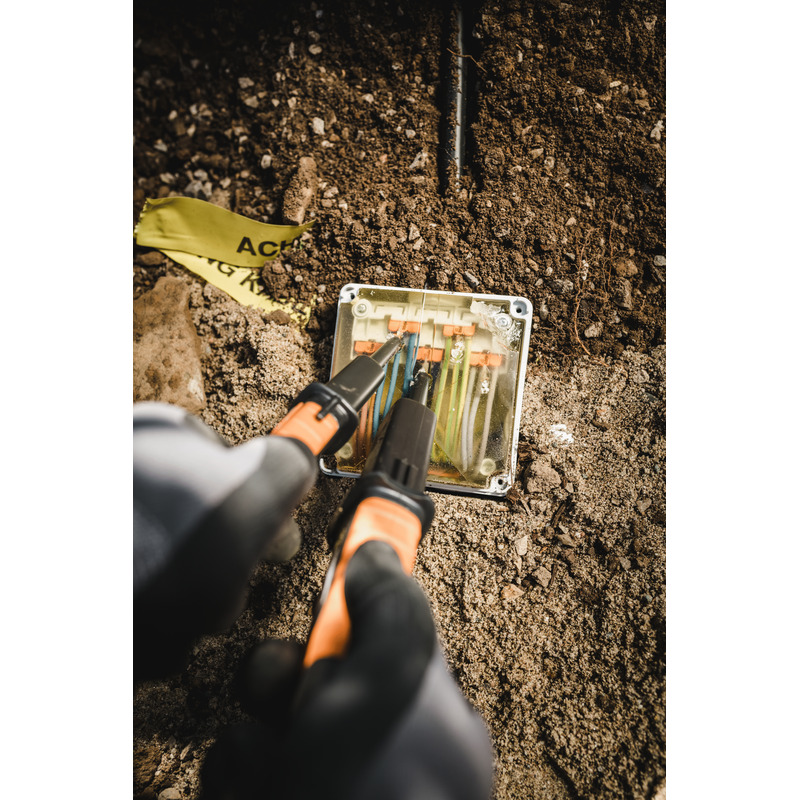

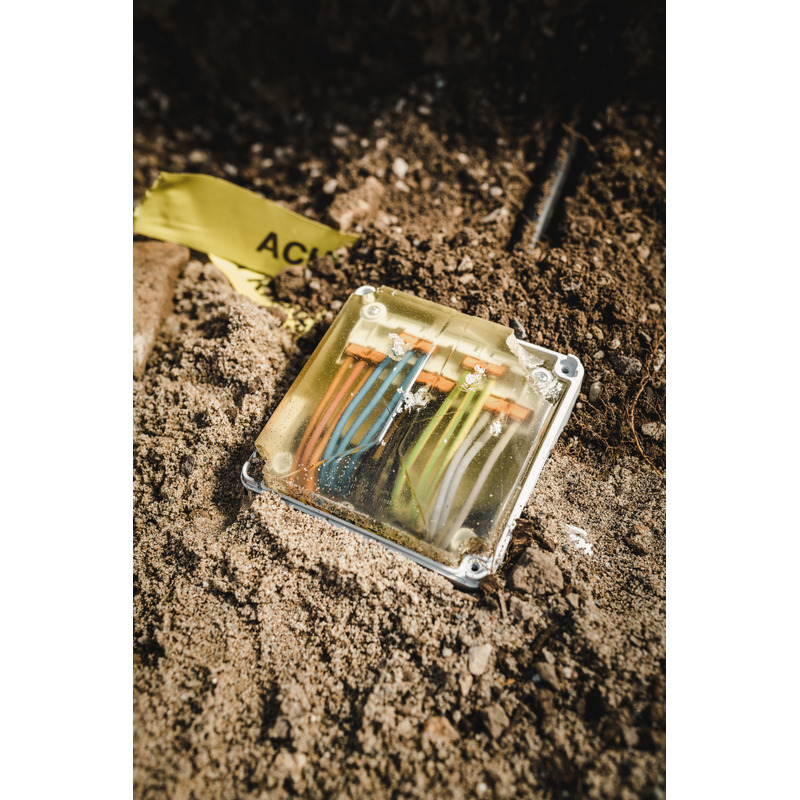

4 dubbeltättningsmembran IP66 M32 tättningsdiameter 14-21 mm, 2 tättningsplugg M20, 1 kabelgenomföring M20, 1 GHB4 gjuthartspåse inkl. påfyllnadstratt

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
max. tvärsnitt	6 mm²
Skyddsklass	II
Skyddstyp	IP68
UL Type Rating	i.u.

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	140 mm
Längd	140 mm
Höjd	79 mm
Vikt	1.612 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.7 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	oskyddat område utomhus

Sales Information

EAN	4013902643318
Packing Unit Code	CT
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat, glasfiberförstärkt
Material införing	inte relevant
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN/FR/ES	pdf (611 KB)

Måttblad

Måttritning	dxf (3 MB)
Måttritning	pdf (318 KB)
Måttritning	dwg (626 KB)
Måttritning	jpg (1 MB)

Säkerhetsdatablad

Säkerhetsdatablad DK	pdf (199 KB)
Säkerhetsdatablad DE	pdf (794 KB)
Säkerhetsdatablad EN	pdf (774 KB)

Certifikat

CE Deklaration DE/EN/PL	pdf (90 KB)
UKCA Deklaration EN	pdf (49 KB)
VDE Certifikat (DIN EN 60670-1 / -22) DE/EN	pdf (269 KB)
CE Deklaration DE/EN/FR	pdf (62 KB)
