Abox XT 100-10²

Abox XT 100-10²

Kopplingsdosa

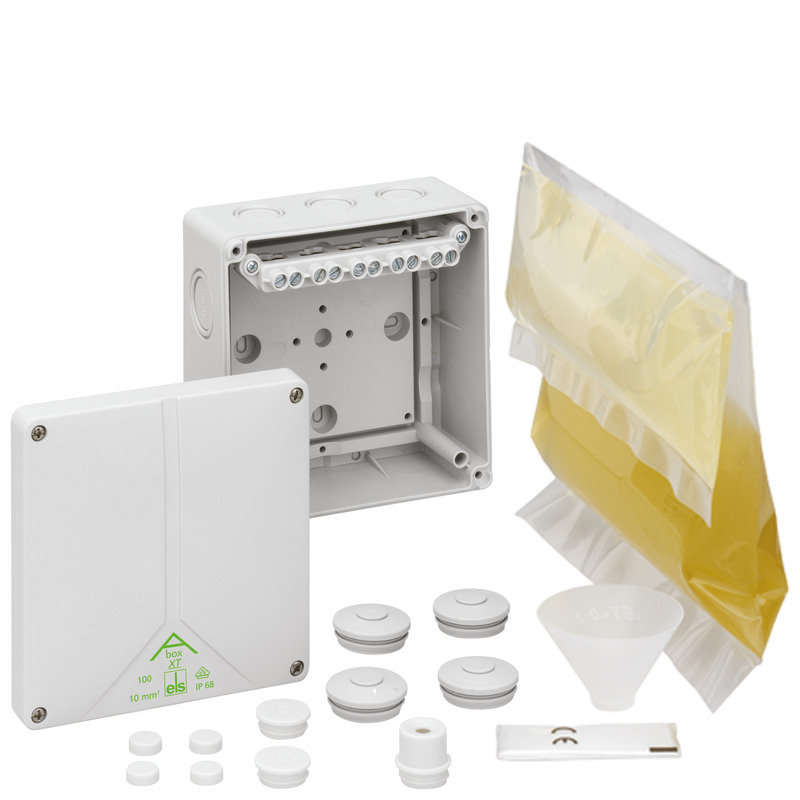

Abox XT 100-10²

Produktnummer: 49241001 | Dimensioner: 140 x 140 x 79 mm

E-nummer: 1438134

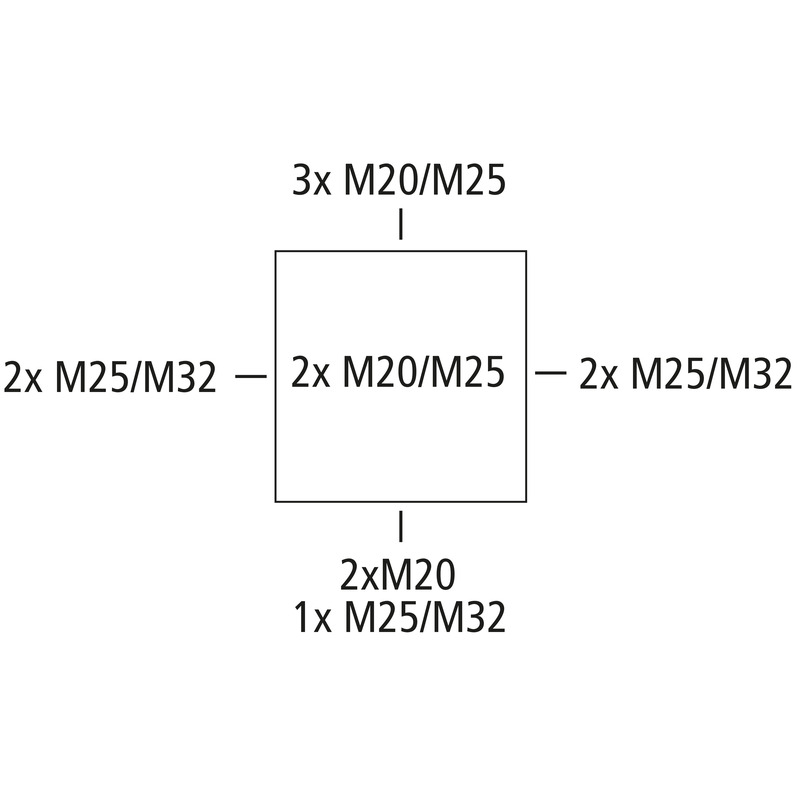

Kopplingsdosa, med skyddsklass IP68, Nominell ledningsarea 10 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Demonterbara membran, M20/M25/M32, (2 Baksida, 10 Sida), Inre fästpunkter, med skruvplint för installation i översvämningsområden och mark utan trafik

grå, med högmonterad plint, 5 polig - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Inkl.:
4 dubbeltättningsmembran IP66 M32 tättningsdiameter 14-21 mm, 2 tättningsplugg M20, 1 kabelgenomföring M20, 1 GHB4 gjuthartspåse inkl. påfyllnadstratt

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
max. tvärsnitt	10 mm²
Skyddsklass	II
Skyddstyp	IP68
UL Type Rating	i.u.

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	140 mm
Längd	140 mm
Höjd	79 mm
Vikt	2.08 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Monteringstyp	Universell
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.7 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	oskyddat område utomhus

Sales Information

EAN	4013902351473
Packing Unit Code	CT
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat, glasfiberförstärkt
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN/FR/ES	pdf (611 KB)

Måttblad

Måttritning	pdf (439 KB)
Måttritning	dxf (4 MB)
Måttritning	dwg (875 KB)
Måttritning	jpg (2 MB)

Säkerhetsdatablad

Säkerhetsdatablad DK	pdf (199 KB)
Säkerhetsdatablad DE	pdf (794 KB)
Säkerhetsdatablad EN	pdf (774 KB)

Certifikat

CE Deklaration DE/EN/FR	pdf (311 KB)
CE Deklaration DE/EN/PL	pdf (315 KB)
CE Deklaration DE/EN/PL	pdf (90 KB)
CE Deklaration DE/EN/FR	pdf (62 KB)
VDE Certifikat (DIN EN 60670-1 / -22) DE/EN	pdf (269 KB)
UKCA Deklaration EN	pdf (49 KB)

Tillbehör

Den här artikeln är arkiverad!

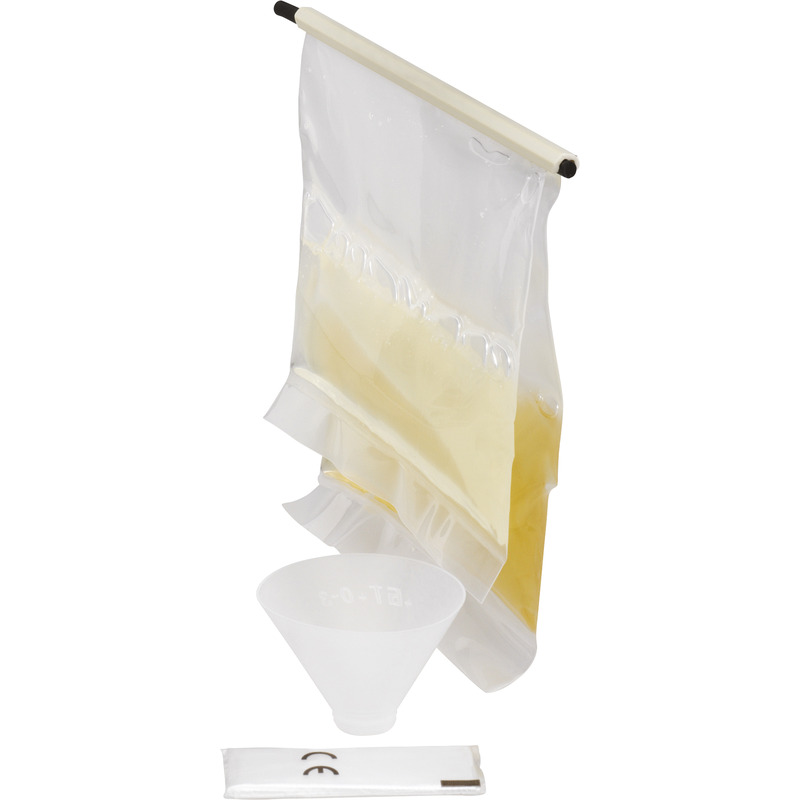

Gjuthartspåse - GHB 4

Gjuthartspåse GHB 4

Produktnummer: 49251001

1200 ml, halogenfri

Gjuthartspåse GHB 4, för Abox XT 100-10² och Abox XT SL 6², märkningsfri med tratt och...

Bevakningslista

Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26042001
E-nummer: 1438183

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

Dimensioner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26042501
E-nummer: 1438185

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

Dimensioner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26043201
E-nummer: 1438187

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

Dimensioner : 31,5 x 31,5 x 44 mm
Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

Dimensioner : 40 x 40 x 50 mm
Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Anslutningsstuds - AST M20

Anslutningsstuds AST M20

Dimensioner : 24,5 x 24,5 x 22,5 mm
Produktnummer: 23042001

Tätningsdiameter 8 - 13,5 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

Bevakningslista

Tätningsplugg - VST M20

Tätningsplugg VST M20

Dimensioner : 24,5 x 24,5 x 13,5 mm
Produktnummer: 23142001

Tätningsdiameter 8 - 13,5 mm

Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

Bevakningslista
