Den här artikeln är arkiverad!

Till ersättningsprodukten

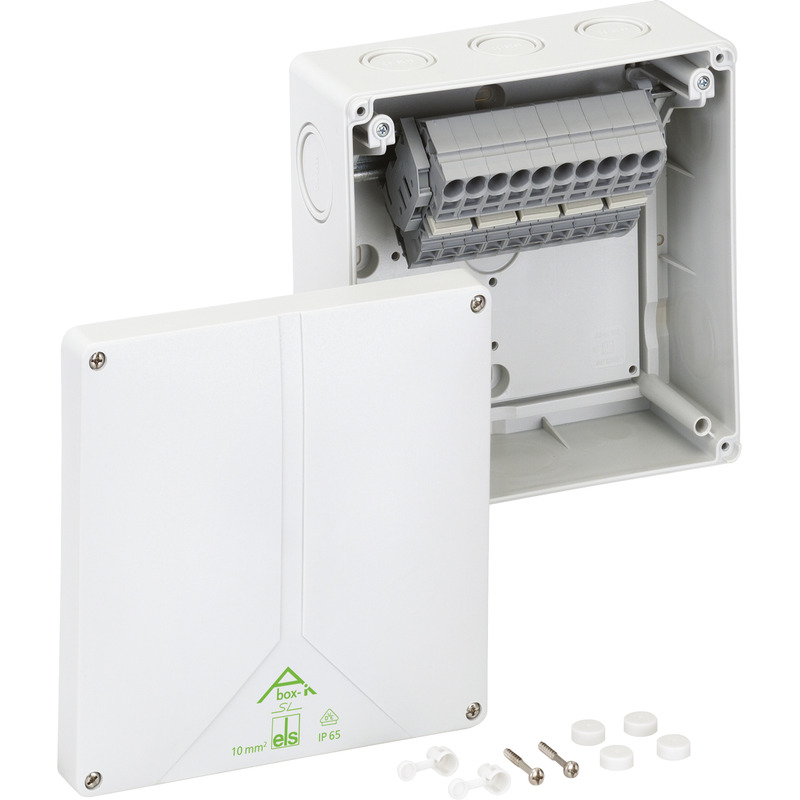

Abox-i SL-10²

Abox-i SL-10²

Kopplingsdosa

Abox-i SL-10²

Produktnummer: 49081601 | Dimensioner: 180 x 180 x 91 mm

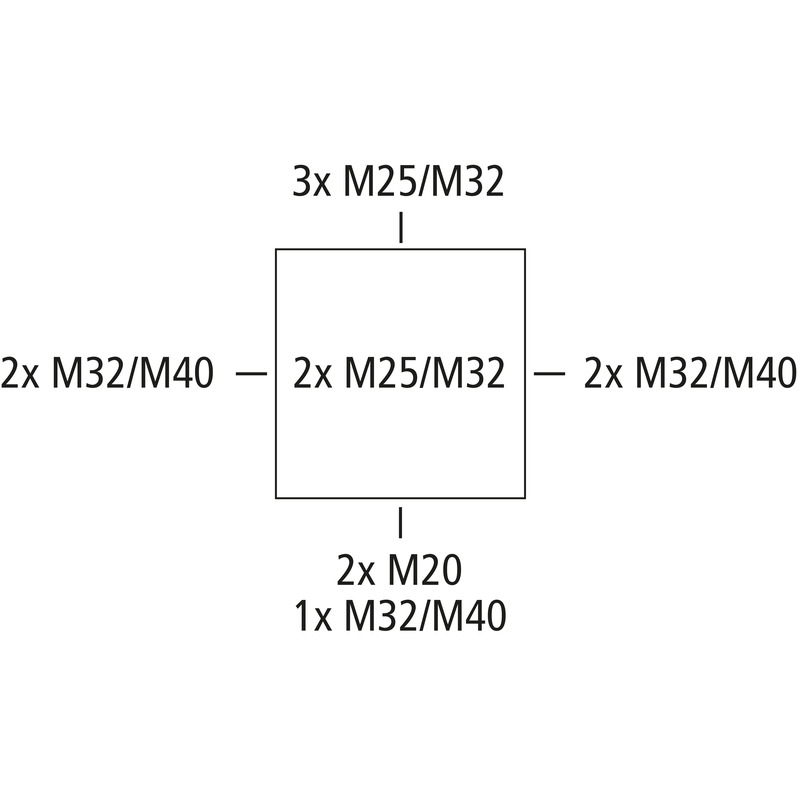

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 10 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran, M20/M25/M32/M40, (2 Baksida, 10 Sida), Inre fästpunkter, med skruvlös plint för industri och utomhusmontage

grå, with high-set, screwless terminal Wago 2010-1201, 5-pole, max. nominal cross-section according to DIN EN 60998: 10 mm², 57 A current load capacity, cross-sections able to be clamped per pin: 4 x 0.5 to 16 mm² rigid and flexible

Inkl.:
1 Plomberingsset

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
max. tvärsnitt	10 mm²
Skyddsklass	II
Skyddstyp	IP65
UL Type Rating	i.u.

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	180 mm
Längd	180 mm
Höjd	91 mm
Vikt	0.783 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.7 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902930890
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat, glasfiberförstärkt
Material tätning	Polyuretan
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Måttblad

Måttritning	pdf (628 KB)
Måttritning	dxf (7 MB)
Måttritning	dwg (1 MB)
Måttritning	jpg (1 MB)

Certifikat

DLG Inträde DE	pdf (2 MB)
DLG Inträde EN	pdf (2 MB)
VDE Certifikat DE/EN	pdf (768 KB)
CE Deklaration DE/EN/FR	pdf (63 KB)
UKCA Deklaration EN	pdf (50 KB)

Tillbehör

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

Dimensioner : 31,5 x 31,5 x 44 mm
Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

Dimensioner : 40 x 40 x 50 mm
Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M40-MGM

Kabelförskruvning KVR M40-MGM

Dimensioner : 50 x 50 x 54 mm
Produktnummer: 22744001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Dubbeltätningsmembran - DMS M20/w

Dubbeltätningsmembran DMS M20/w

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26012001

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 vit

Bevakningslista

Dubbeltätningsmembran - DMS M25/w

Dubbeltätningsmembran DMS M25/w

Dimensioner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26012501

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 vit

Bevakningslista

Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26042001
E-nummer: 1438183

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

Dimensioner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26042501
E-nummer: 1438185

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

Dimensioner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26043201
E-nummer: 1438187

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M40

Dubbeltätningsmembran DMS M40

Dimensioner : 46,5 x 46,5 x 18,6 mm
Produktnummer: 26044001
E-nummer: 1438189

Tätningsdiameter 17 - 28 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista
