Kopplingsdosa
Produktnummer: 49070201 | Dimensioner: 80 x 80 x 52 mm
E-nummer: 1438135
Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 2,5 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Självtätande flexibla genomföringsmembran, M20, Tätningsdiameter 2 - 16 mm, (1 Baksida, 7 Sida), Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation
grå, Med rött lock exkl. plint

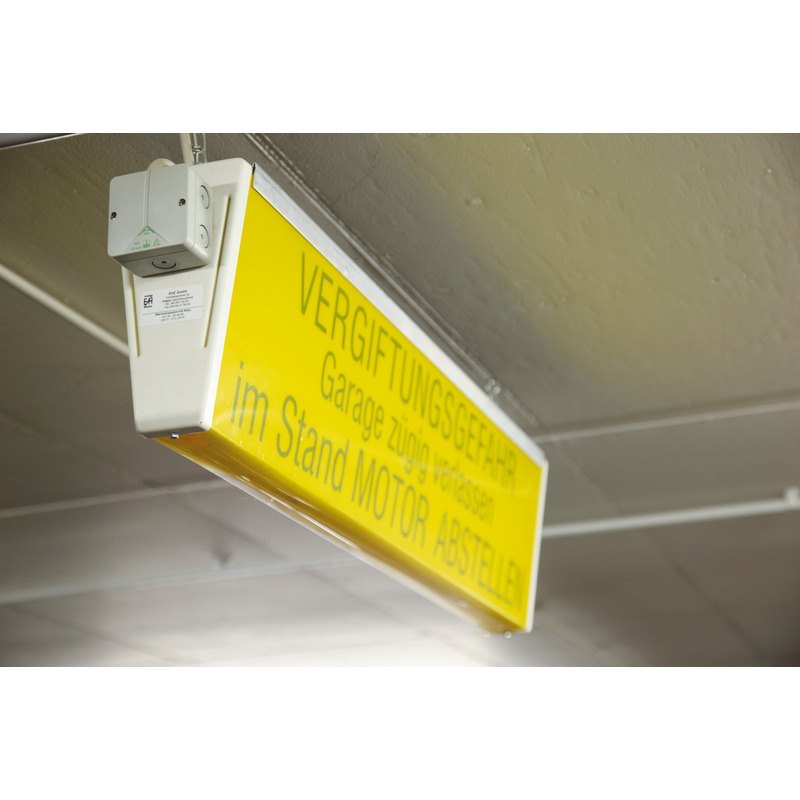

Spelsberg Abox väderbeständiga kopplingsdosor med och utan plintar på 1,5 till 240 mm² är mycket slag- och brottåliga. De är avsedda för användning under extrema förhållanden och kan på begäran användas med rött lock för markering av säkerhetsbelysningens strömkretsar.
| Nominell isolationsspänning AC | 690 V |
|---|---|
| max. tvärsnitt | 2,5 mm² |
| Skyddsklass | II |
| Skyddstyp | IP65 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | röd |
| Bredd | 80 mm |
|---|---|
| Längd | 80 mm |
| Höjd | 52 mm |
| Vikt | 0.0888 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest enligt EN 60695-2-11 | 650 °C |
| för tätningsområde min | 2 mm |
|---|---|
| för tätningsområde max | 16 mm |
| Monteringstyp | Vägg-/takmontering |
| Slagtålighet | IK08 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.7 Nm |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | skyddat område utomhus |
| ETIM Class | EC002600 |
|---|---|
| Tulltariffnummer | 85389099 |
| Material nederdel | ASA-PC |
|---|---|
| Material överdel | ASA-PC |
| Material tätning | Termoplastisk elastomer |
| Material omslagsskruv | Rostfritt stål V2A |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Godkännanden | DLG (Amoniakresistent) |
| Godkännanden | DNV |
