Kopplingsdosa
Produktnummer: 49043501 | Dimensioner: 250 x 250 x 115 mm
E-nummer: 1438147

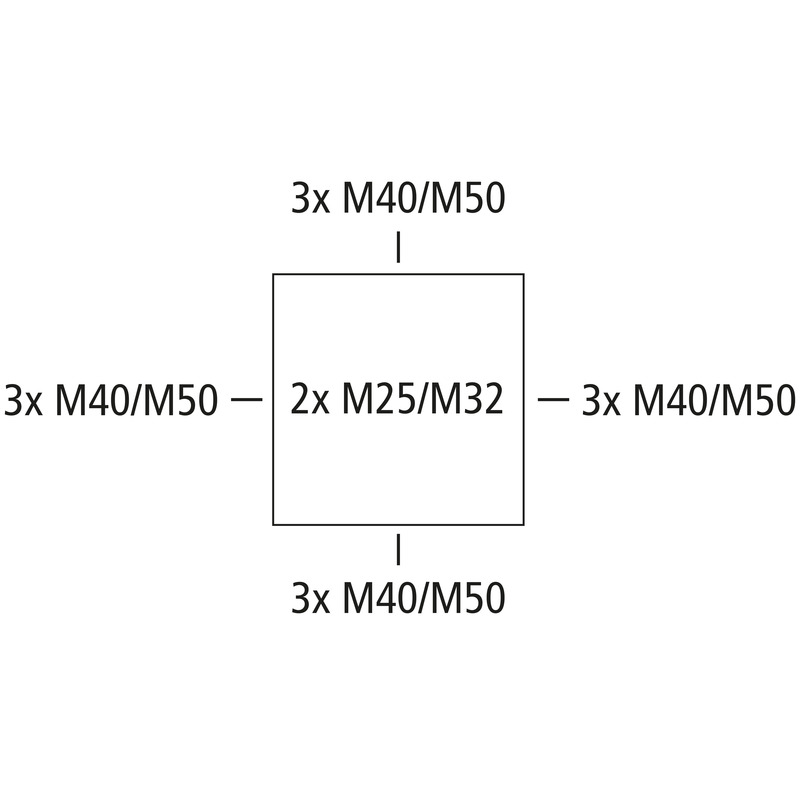

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 35 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M25/M32/M40/M50, (2 Baksida, 12 Sida), Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation
grå, med högmonterad skruvplint, 5 polig - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)
Inkl.:
1 Plomberingsset
| Nominell isolationsspänning AC | 690 V |
|---|---|
| max. tvärsnitt | 35 mm² |
| Skyddsklass | II |
| Skyddstyp | IP65 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 250 mm |
|---|---|
| Längd | 250 mm |
| Höjd | 115 mm |
| Vikt | 1.331 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V2 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK08 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.7 Nm |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902558018 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85369095 |
| Material nederdel | Polykarbonat |
|---|---|
| Material överdel | Polykarbonat, glasfiberförstärkt |
| Material tätning | Polyuretan |
| Material omslagsskruv | Rostfritt stål V2A |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Godkännanden | DLG (Amoniakresistent) |
| Godkännanden | DNV |
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...
Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...
Rörstuts för fäste av släta rör, med kontramutter, polystyrol, grå
12-polig skruvplint, nominellt tvärsnitt 2,5 mm², Ui=400 V
12-polig skruvplint, nominellt tvärsnitt 2,5 mm², Ui=400 V
Skruvlös anslutningsplint för entrådig ledning enligt DIN EN 60998 (VDE 0613), Ui=400 V
Skruvlös anslutningsplint för entrådig ledning enligt DIN EN 60998 (VDE 0613), Ui=400 V
Plintar Abox 250/350 KLS-25²/35²
Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar
