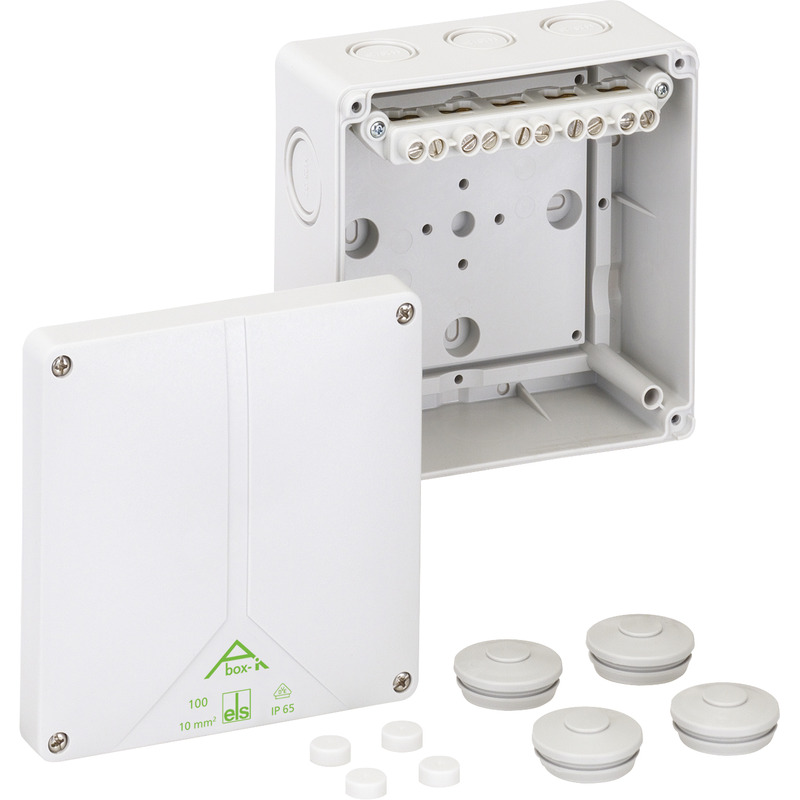

Kopplingsdosa
Produktnummer: 49041001 | Dimensioner: 140 x 140 x 79 mm
E-nummer: 1438141

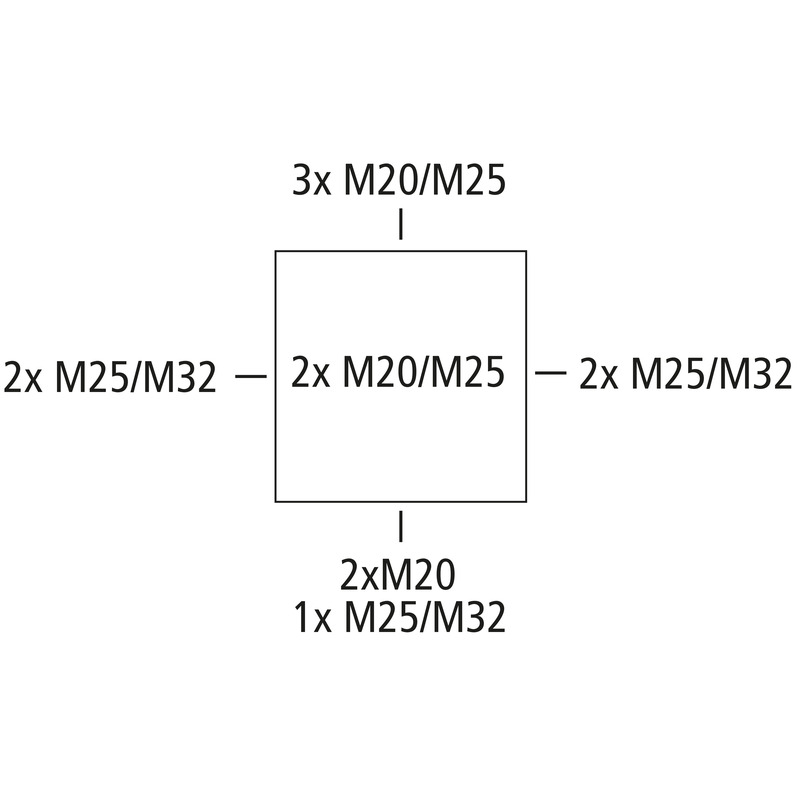

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 10 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25/M32, (2 Baksida, 10 Sida), Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation
grå, med högmonterad skruvplint, 5 polig - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)
Inkl.:
4 Dubbeltätningsmembran IP66 M32 Tätningsdiameter 14 - 21 mm
| Nominell isolationsspänning AC | 690 V |
|---|---|
| max. tvärsnitt | 10 mm² |
| Skyddsklass | II |
| Skyddstyp | IP65 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 140 mm |
|---|---|
| Längd | 140 mm |
| Höjd | 79 mm |
| Vikt | 0.4244 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V2 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK08 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.7 Nm |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902152353 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85369095 |
| Material nederdel | Polykarbonat |
|---|---|
| Material överdel | Polykarbonat, glasfiberförstärkt |
| Material tätning | Polyuretan |
| Material omslagsskruv | Rostfritt stål V2A |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Godkännanden | DLG (Amoniakresistent) |
| Godkännanden | DNV |
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...
Kombistuts för anslutning av kapslingar, polyetylen, grå, för väggtjocklek 1,5 - 4,0 mm
Kombistuts för anslutning av kapslingar, polyetylen, grå, för väggtjocklek 1,5 - 4,0 mm
Kombistuts för anslutning av kapslingar, polyetylen, grå, för väggtjocklek 1,5 - 4,0 mm
Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...
Plomberingsset
