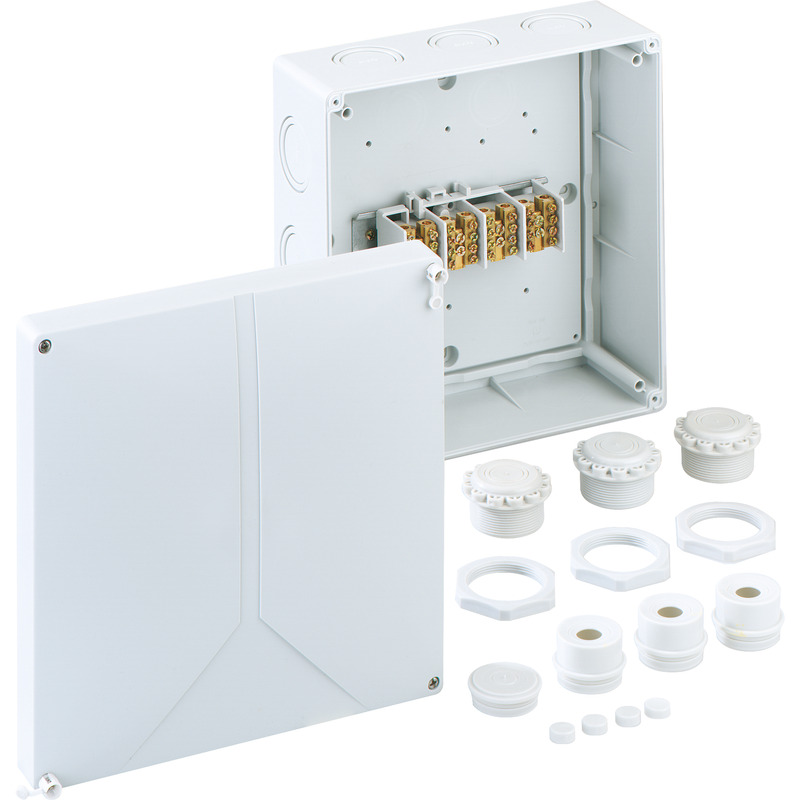

Abox HA 250 Abox HA 250

Kopplingsdosa

Abox HA 250

Produktnummer: 48042501 | Dimensioner: 250 x 250 x 115 mm

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 25 mm², Ui=690 V AC, Demonterbara membran, M20/M25/M32/M40/M50, (4 Baksida, 10 Sida), Inre fästpunkter, med huvudledningsplint för inomhusinstallationer

grå, med skruvplint, 4 polig - 25 mm²

Inkl.:

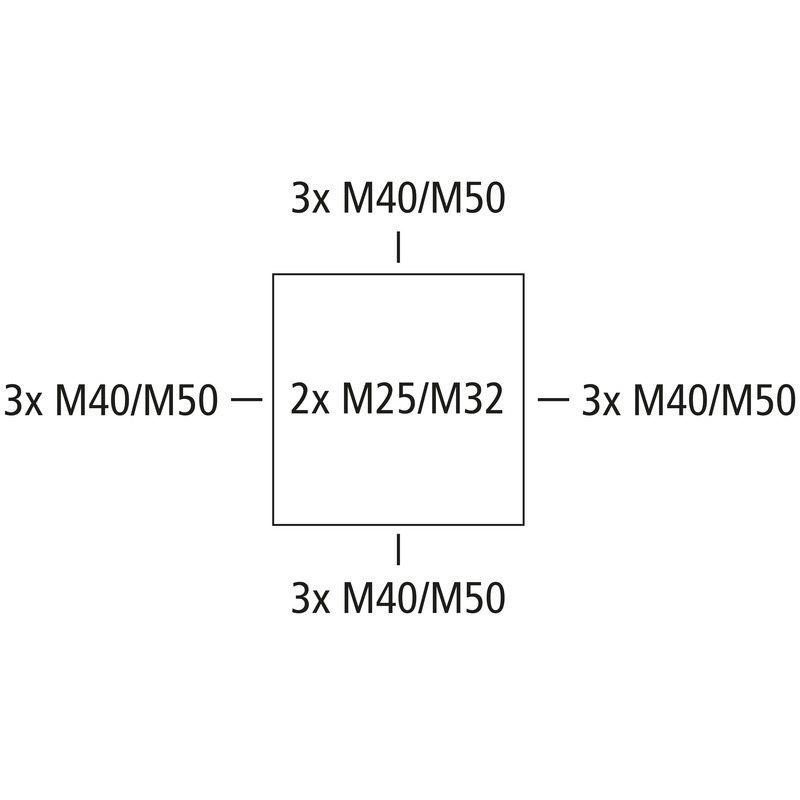

3 kabelgenomföringar IP54 M40 tättningsdiameter 17-30mm, 1 tättningsplugg M40, 3 kabelförskruvningar med kontramutter IP54 M50 tättningsdiameter 13-35mm

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
max. tvärsnitt 25 mm²
Skyddsklass II
Skyddstyp IP54/IP65
UL Type Rating i.u.

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 250 mm
Längd 250 mm
Höjd 115 mm
Vikt 1.375 kg

Materialegenskaper

UV-beständig nej
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 650 °C

Mekaniska egenskaper (AG)

Monteringstyp Vägg-/takmontering
Slagtålighet IK07
förseglingsbar nej
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 40 °C
Omgivningstemperatur 24h 35 °C
Installationsområde Inomhus

Sales Information

EAN 4013902153527
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polystyrol
Material överdel Polystyrol
Material omslagsskruv Rostfritt stål V2A

Ladda ned datablad

Ladda ned datablad

Certifikat

CE Deklaration DE/EN/PL pdf (313 KB)
CE Deklaration DE/EN/FR pdf (220 KB)
UKCA Deklaration EN pdf (49 KB)

Tillbehör

Kombiset - KS M20

Kombiset KS M20

  • Dimensioner : 100 x 40 x 30 mm
  • Produktnummer: 19202001

Gängans längd 17 mm



Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...



Bevakningslista
Detalj
Kombiset - KS M32

Kombiset KS M32

  • Dimensioner : 100 x 50 x 30 mm
  • Produktnummer: 19203201

Gängans längd 20 mm



Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...



Bevakningslista
Detalj
Kombistöd - KST M25-17

Kombistöd KST M25-17

  • Dimensioner : 29,5 x 29,5 x 17 mm
  • Produktnummer: 19302501

Längd 17 mm, för vertikal anslutning av AK/AKi 03 - 12 små...



Kombistuts för anslutning av kapslingar, polyetylen, grå, för väggtjocklek 1,5 - 4,0 mm



Bevakningslista
Detalj
Kombistöd - KST M25-33

Kombistöd KST M25-33

  • Dimensioner : 29,5 x 29,5 x 33 mm
  • Produktnummer: 19302601

Längd 33 mm, för vertikal anslutning av AK 14 - 56, AK/Aki 24...



Kombistuts för anslutning av kapslingar, polyetylen, grå, för väggtjocklek 1,5 - 4,0 mm



Bevakningslista
Detalj
Kombistöd - KST M32

Kombistöd KST M32

  • Dimensioner : 36,5 x 36,5 x 24,5 mm
  • Produktnummer: 19303201

Längd 25 mm, för vertikal och horisontell anslutning av AK/AKi 24 små...



Kombistuts för anslutning av kapslingar, polyetylen, grå, för väggtjocklek 1,5 - 4,0 mm



Bevakningslista
Detalj
Strypnippel - WST M20

Strypnippel WST M20

  • Dimensioner : 24 x 24 x 20 mm
  • Produktnummer: 20342001

Tätningsdiameter 8 - 13,5 mm, Gängans längd 12 mm



Strypnippel IP54



Bevakningslista
Detalj
Strypnippel - WST M25

Strypnippel WST M25

  • Dimensioner : 29,5 x 29,5 x 22 mm
  • Produktnummer: 20342501

Tätningsdiameter 9 - 16 mm, Gängans längd 12 mm



Strypnippel IP54



Bevakningslista
Detalj
Strypnippel - WST M32

Strypnippel WST M32

  • Dimensioner : 37,5 x 37,5 x 25 mm
  • Produktnummer: 20343201

Tätningsdiameter 17 - 24 mm, Gängans längd 14 mm



Strypnippel IP54



Bevakningslista
Detalj
Strypnippel - WST M40

Strypnippel WST M40

  • Dimensioner : 45,8 x 45,8 x 28 mm
  • Produktnummer: 20344001

Tätningsdiameter 17 - 24 mm, Gängans längd 14 mm



Strypnippel IP54



Bevakningslista
Detalj
Strypnippel - WST M50

Strypnippel WST M50

  • Dimensioner : 55,8 x 55,8 x 31 mm
  • Produktnummer: 20345001

Tätningsdiameter 22 - 35  mm, Gängans längd 18 mm



Strypnippel IP54



Bevakningslista
Detalj
Strypnippel - WNI M20

Strypnippel WNI M20

  • Dimensioner : 24 x 24 x 20 mm
  • Produktnummer: 21342001

Tätningsdiameter 8 - 13,5 mm, Gängans längd 12 mm



Strypnippel IP54 öppen



Bevakningslista
Detalj
Strypnippel - WNI M25

Strypnippel WNI M25

  • Dimensioner : 29,5 x 29,5 x 22 mm
  • Produktnummer: 21342501

Tätningsdiameter 9 - 16 mm, Gängans längd 12 mm



Strypnippel IP54 öppen



Bevakningslista
Detalj
Strypnippel - WNI M32

Strypnippel WNI M32

  • Dimensioner : 37,5 x 37,5 x 25 mm
  • Produktnummer: 21343201

Tätningsdiameter 11 - 22 mm, Gängans längd 14 mm



Strypnippel IP54 öppen



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

  • Dimensioner : 40 x 40 x 50 mm
  • Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M40-MGM

Kabelförskruvning KVR M40-MGM

  • Dimensioner : 50 x 50 x 54 mm
  • Produktnummer: 22744001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M50-MGM

Kabelförskruvning KVR M50-MGM

  • Dimensioner : 60 x 60 x 63 mm
  • Produktnummer: 22745001

Tätningsdiameter 21 - 34,5 mm, Gängans längd 13 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Anslutningsstuds - AST M20

Anslutningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Produktnummer: 23042001

Tätningsdiameter 8 - 13,5 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Anslutningsstuds - AST M25

Anslutningsstuds AST M25

  • Dimensioner : 29,5 x 29,5 x 22,6 mm
  • Produktnummer: 23042501

Tätningsdiameter 9 - 18,5 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Anslutningsstuds - AST M32

Anslutningsstuds AST M32

  • Dimensioner : 35,5 x 35,5 x 25,1 mm
  • Produktnummer: 23043201

Tätningsdiameter 13 - 23 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Anslutningsstuds - AST M40

Anslutningsstuds AST M40

  • Dimensioner : 46,5 x 46,5 x 25,6 mm
  • Produktnummer: 23044001

Tätningsdiameter 17 - 30 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Tätningsplugg - VST M20

Tätningsplugg VST M20

  • Dimensioner : 24,5 x 24,5 x 13,5 mm
  • Produktnummer: 23142001

Tätningsdiameter 8 - 13,5 mm



Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Tätningsplugg - VST M25

Tätningsplugg VST M25

  • Dimensioner : 29,5 x 29,5 x 14,1 mm
  • Produktnummer: 23142501

Tätningsdiameter 9 - 16 mm



Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Tätningsplugg - VST M32

Tätningsplugg VST M32

  • Dimensioner : 36,5 x 36,5 x 14,1 mm
  • Produktnummer: 23143201

Tätningsdiameter 13 - 23 mm



Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Tätningsplugg - VST M40

Tätningsplugg VST M40

  • Dimensioner : 44,5 x 44,5 x 14,6 mm
  • Produktnummer: 23144001

Tätningsdiameter 17 - 30 mm



Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M25/sw

Dubbeltätningsmembran DMS M25/sw

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26002501
  • E-nummer: 1438186

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 svart



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M20/w

Dubbeltätningsmembran DMS M20/w

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26012001

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 vit



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M25/w

Dubbeltätningsmembran DMS M25/w

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26012501

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 vit



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26042001
  • E-nummer: 1438183

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26042501
  • E-nummer: 1438185

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26043201
  • E-nummer: 1438187

Tätningsdiameter 13 - 21 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M32/4

Dubbeltätningsmembran DMS M32/4

  • Dimensioner : 36,7 x 12,9 x 36,7 mm
  • Produktnummer: 26043301
  • E-nummer: 1438195

Tätningsdiameter 3,5 - 6 mm per genomföring



Dubbeltätningsmembran IP66 fyra kabelgenomgöringar



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M40

Dubbeltätningsmembran DMS M40

  • Dimensioner : 46,5 x 46,5 x 18,6 mm
  • Produktnummer: 26044001
  • E-nummer: 1438189

Tätningsdiameter 17 - 28 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Luftningsventiler - BST M20/sw

Luftningsventiler BST M20/sw

  • Dimensioner : 25,2 x 11,9 x 25,2 mm
  • Produktnummer: 26202001
  • E-nummer: 1438181

svart



Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...



Bevakningslista
Detalj
Luftningsventiler - BST M20

Luftningsventiler BST M20

  • Dimensioner : 25,22 x 11,9 x 25,2 mm
  • Produktnummer: 26242001
  • E-nummer: 1438179

grå



Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...



Bevakningslista
Detalj

CAD-data

CAD-data Ladda ned 3D-CAD-data

Din begäran

Din information
Företagsdata
CAD-format

Produkttexter

Din direktkontakt med våra experter

Har du frågor om produkten och behöver rådgivning?
Här kan du lämna ett direktmeddelande som rör produkten.

Skriv ett meddelande
Lägg till produkt i bevakningslistor

Befintliga bevakningslistor

Ny bevakningslista

organisera bevakningslista
