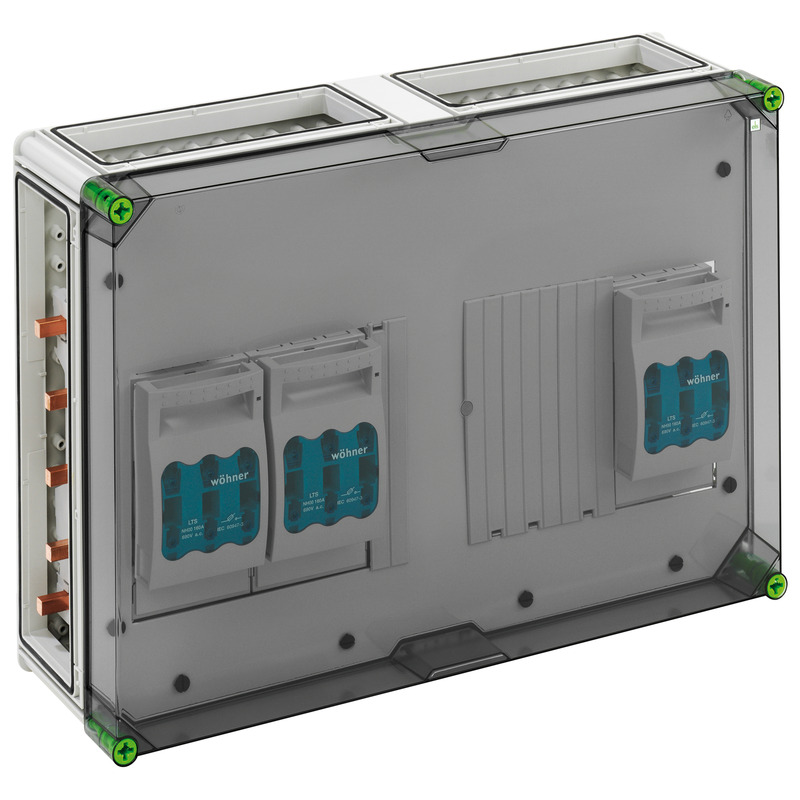

NH-Reiterlasttrennergehäuse GST 5035-400 Plus (04753584) Utrustade skenförsedda kapslingar: Spelsberg

NH-normsäkringskapsling

GST 5035-400 Plus

Produktnummer: 04753584 | Dimensioner: 640 x 440 x 179 mm

NH-säkringslastbrytarkapsling med extra kopplingsutrymme, 3 x NH 00-normsäkringslastbrytare, Märkström 125 A, Klämförband 1,5 - 70 mm², Avgång uppe, på 5-polig samlingsskena, med 5 samlingsskenklämmor 16 - 70 mm², N-plintar 4 - 35 mm², PE-plintar 4 - 35 mm², 4 x huskontaktdon (GGV)

på samlingsskenesystem 400 A, med transparent lock

Elektriska egenskaper

Nominell driftspänning AC 690 V
Nominell isolationsspänning AC 690 V
Nominell isolationsspänning DC 1000 V
Skyddsklass II
Skyddstyp IP65
UL Type Rating 3R

Mått

Bredd 640 mm
Längd 440 mm
Höjd 179 mm
Vikt 14.221 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Glödtrådstest enligt EN 60695-2-11 960 °C

Mekaniska egenskaper (AG)

Slagtålighet IK08
Omslagsskruvens vridmoment 2.5 Nm
Staplingsbar ja

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 40 °C
Omgivningstemperatur 24h 35 °C
Installationsområde skyddat område utomhus

Sales Information

EAN 4013902987955
Packing Unit Code CT
ETIM Class EC000249
Tulltariffnummer 85369095

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat, glasfiberförstärkt
Material tätning Polyuretan
Material omslagsskruv Polyamid, glasfiberförstärkt

Ladda ned datablad

Ladda ned datablad

Måttblad

kopplingsschema pdf (38 KB)
kopplingsschema jpg (602 KB)

Tillbehör

Plintskruvar KSR NH 00

  • Dimensioner : 130 x 75 x 16 mm
  • Produktnummer: 07675001

M8, sats=3 st.



Anslutningsskruvsats för NH-normsäkringsplastbrytare och NH-normsäkringssocklar för anslutning av...
