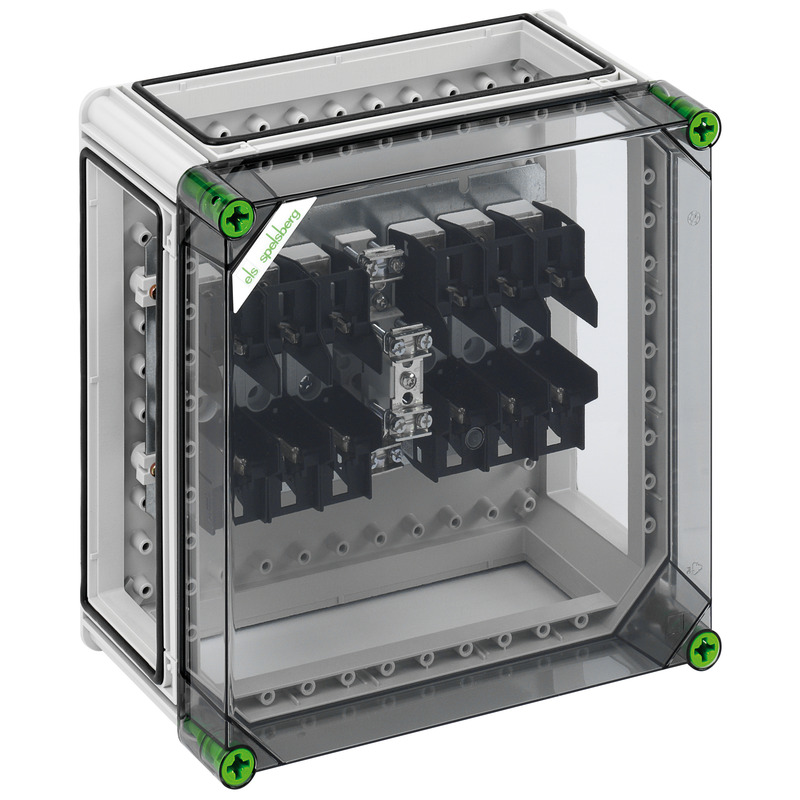

NH-säkringssockel, 2 x NH 00-säkringsbas, Klämförband 1,5 - 70 mm², PE/N-plint 2 x 50 mm², monterad på montageplatta, 3 x huskontaktdon (GGV)
med transparent lock
NH-säkringsdosa
GTS 202
Produktnummer: 02220201 | Dimensioner: 320 x 320 x 179 mm
Elektriska egenskaper
| Nominell driftspänning AC | 690 V |
|---|---|
| Nominell isolationsspänning AC | 690 V |
| Nominell isolationsspänning DC | 1000 V |
| Skyddsklass | II |
| Skyddstyp | IP65 |
| Märkström | 160 Ampere |
| UL Type Rating | 3R |
Mått
| Bredd | 320 mm |
|---|---|
| Längd | 320 mm |
| Höjd | 179 mm |
| Vikt | 3.594 kg |
Materialegenskaper
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V2 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
Mekaniska egenskaper (AG)
| Slagtålighet | IK08 |
|---|---|
| Omslagsskruvens vridmoment | 2.5 Nm |
| Staplingsbar | ja |
Miljöförhållanden
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
Sales Information
| EAN | 4013902051489 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000100 |
| Tulltariffnummer | 85369095 |
Material
| Material nederdel | Polykarbonat |
|---|---|
| Material överdel | Polykarbonat |
| Material tätning | Polyuretan |
| Material omslagsskruv | Polyamid, glasfiberförstärkt |
Tillbehör
Flänsset bestående av flänsarna GFL 321, 2x 341 och 351
Flänsset med metriska förpräglingar, 2 x Flänsadaptrar per fläns
för AL/CU-ledare 1x (10-70), alu-ledare se teknisk bilaga, set = 3...
Prismaklämmor för NH-säkringsunderdel, för säkrings-lastbrytare, för aluminium- och kopparledare
