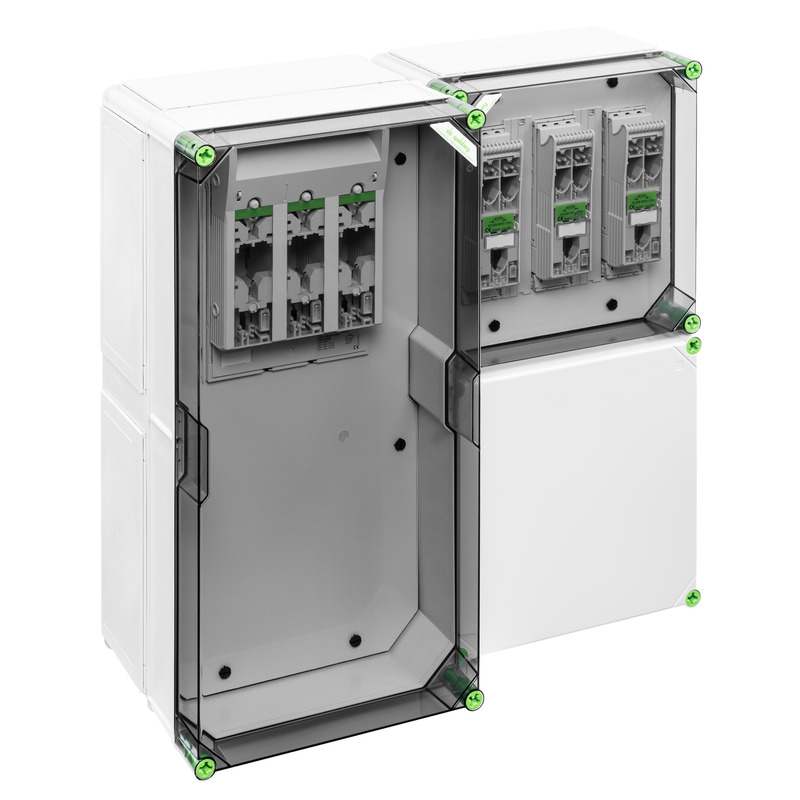

GWS 7140 NH

Produktnummer: 03361401 | Dimensioner: 640 x 640 x 254 mm

GTi-hållare för växelriktare för solcellsanläggningar, kontrollerad enligt EN 61439-2, nominell effekt 140 kVA, leverans sker i moduler för individuell placering, enkel kombination med instickssystem och medföljande tillbehör, inkl. fläns med förpräglingar för tätning av kapslingens sidor, kan utökas individuellt med fler GTi-kapslingar

NH1-normsäkrings-lastbrytarkapsling GST 4116-250, NH000-normsäkrings-lastbrytarkapsling GST 2335-250, flänsar med metriska präglingar, för anslutning av 3 växelriktare (3-fasiga) upp till max. 140 kVA totala prestanda

Elektriska egenskaper

Nominell driftspänning AC	400 V
Nominell isolationsspänning AC	690 V
Skyddsklass	II
Skyddstyp	IP65
ventilerad	nej
med samlingsskensystem	ja
UL Type Rating	3R

Färger

Färg underdel	grå
Färg överdel	transparent

Mått

Bredd	640 mm
Längd	640 mm
Höjd	254 mm
Vikt	23.7 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja

Mekaniska egenskaper (AG)

Monteringstyp	Väggmontering
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	2.5 Nm
Flänsvariant	ja
med fästpunkter i locket	nej

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902690787
Packing Unit Code	CT
ETIM Class	EC000249
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat
Material tätning	Polyuretan
Material omslagsskruv	Polyamid, glasfiberförstärkt

Ladda ned datablad

Ladda ned datablad

Måttblad

Måttritning	pdf (359 KB)
Måttritning	jpg (1 MB)

Certifikat

UKCA Deklaration EN	pdf (167 KB)
CE Deklaration DE/EN/PL	pdf (138 KB)
CE Deklaration DE/EN/FR	pdf (137 KB)

CAD-data

CAD-data	Ladda ned 3D-CAD-data

Produkttexter

Logga in på mySpelsberg för att ladda ned Produkttexter. mySpelsberg Logga in

Liknande produkter

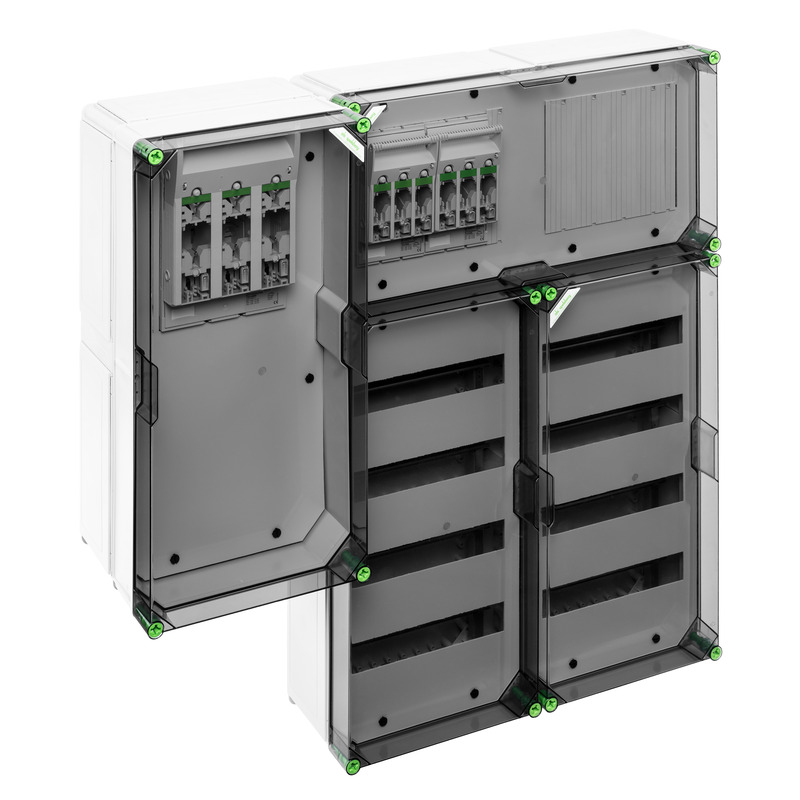

GTi-växelriktarsamlare GWS 7140 REG
