WKE 6 - 32 x 1,5²

WKE 6 - 32 x 1,5²

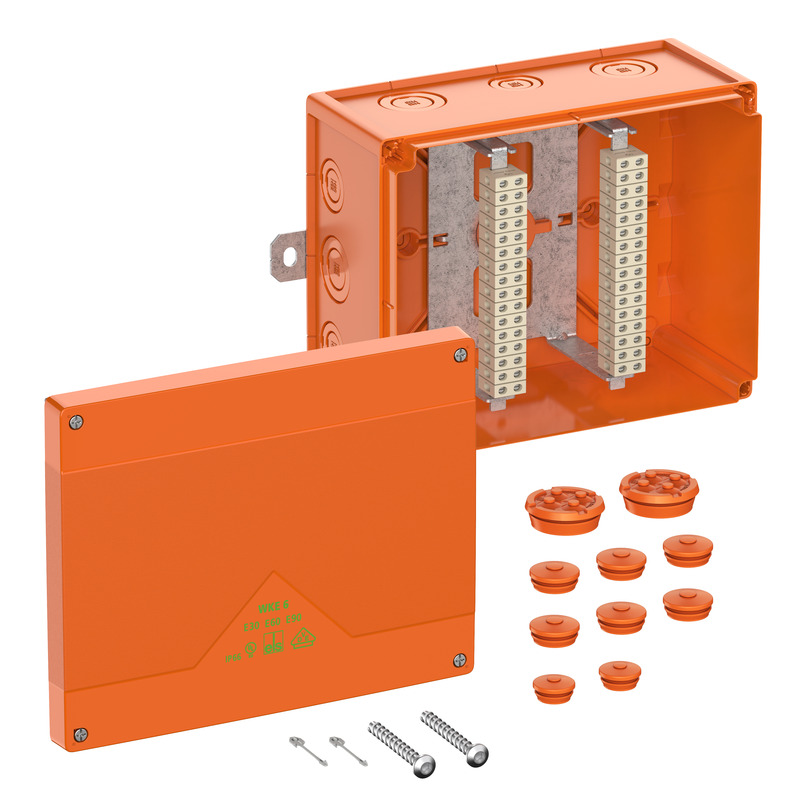

Kopplingsdosa

WKE 6 - 32 x 1,5²

Produktnummer: 86853201 | Dimensioner: 200 x 250 x 120 mm

E-nummer: 1438316

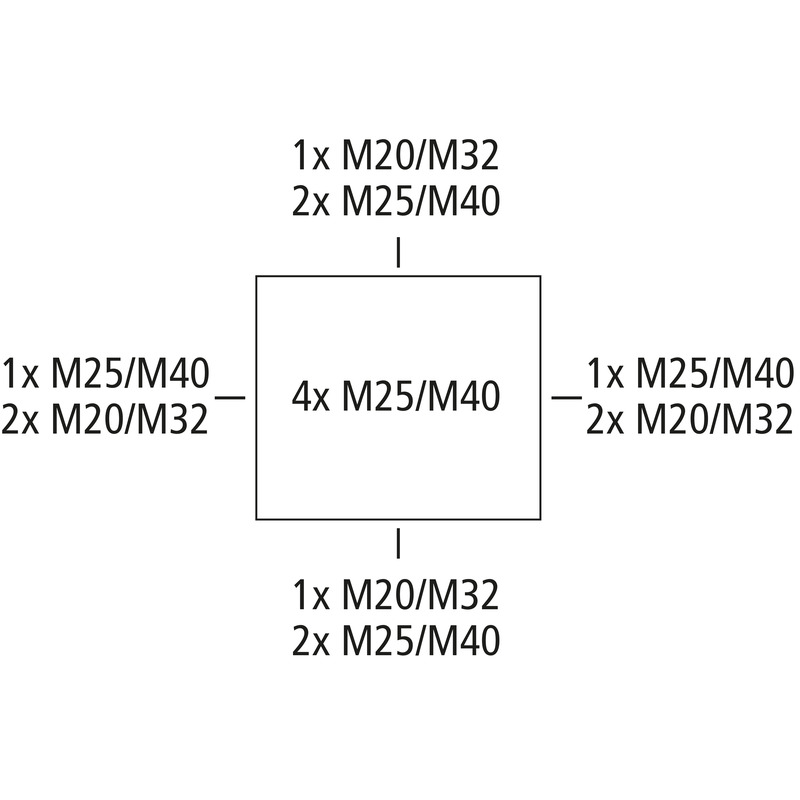

Kopplingsdosa, med skyddsklass IP66, U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), M20/M25/M32/M40, (4 Baksida, 12 Sida), Externa fästpunkter, E30-E90 elektrisk funktionsintegritet enligt DIN 4102-12. Halogenfri kapsling med plintar av specialkeramik, med justerbar plinthållare.

orange, Kopplingsdosa 32 polig, antal ledare per klämma: 8 x 0.5² / 4 x 0.75² / 6 x 1² / 6 x 1.5² / 2 x 2.5²

Inkl.:
Lockhållare, monteringsskruvar, 2 dubbeltätningsmembran IP66 M20 tätningsområde 7–13 mm, 6 dubbeltätningsmembran IP66 M25 tätningsområde 9–17 mm, 2 dubbeltätningsmembran IP66 M40/4 tätningsområde 4 x 6-9 mm

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
Nominell isolationsspänning DC	450 V
min. tvärsnitt	0,5 mm²
max ledningsarea	1,5 mm²
min. tvärsnitt	0,5 mm²
max. tvärsnitt	2,5 mm²
Skyddsklass	II
Skyddstyp	IP66
Säkrad koppling	nej
Klass funktionell integritet	E30/E60/E90
Antal poler (T-avgrening)	32
Antal poler (genommatning)	32
UL Type Rating	övrigt
Antal säkringar	0

Färger

Färg underdel	orange
Färg överdel	orange

Tillägg

Användningsområde	Kommunikationsledning

Mått

Bredd	200 mm
Längd	250 mm
Höjd	120 mm
Innerlängd	235 mm
Inre bredd	185 mm
Innerhöjd	102 mm
Vikt	1.667 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK08
förseglingsbar	ja
Fastsättning	Externa fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902631414
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Polyuretan
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	UL-EU (EN 62208)

Ladda ned datablad

Ladda ned datablad

Måttblad

Måttritning	pdf (1 MB)
Måttritning	dxf (16 MB)
Måttritning	dwg (3 MB)
Måttritning	jpg (1 MB)

Certifikat

MPA Testcertifikat UKr	pdf (1 MB)
VDE Certifikat DE/EN	pdf (2 MB)
Certifikat DE	pdf (456 KB)
CE Deklaration DE/EN/PL	pdf (88 KB)
UKCA Deklaration EN	pdf (49 KB)
CE Deklaration DE/EN/FR	pdf (33 KB)
AbP Testcertifikat DE	pdf (4 MB)

Tillbehör

Dubbeltätningsmembran - DMS M20/or

Dubbeltätningsmembran DMS M20/or

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26062001
E-nummer: 1438320

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 orange

Bevakningslista

Dubbeltätningsmembran - DMS M25/or

Dubbeltätningsmembran DMS M25/or

Dimensioner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26062501
E-nummer: 1438321

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 orange

Bevakningslista

Dubbeltätningsmembran - DMS M32/or

Dubbeltätningsmembran DMS M32/or

Dimensioner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26063201
E-nummer: 1438322

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 orange

Bevakningslista

Dubbeltätningsmembran - DMS M32/4 or

Dubbeltätningsmembran DMS M32/4 or

Dimensioner : 36,7 x 12,9 x 36,7 mm
Produktnummer: 26063301
E-nummer: 1438324

Tätningsdiameter per genomföring 3,5 - 6 mm

Dubbeltätningsmembran IP66 för fyra kablar, orange

Bevakningslista

Dubbeltätningsmembran - DMS M40/or

Dubbeltätningsmembran DMS M40/or

Dimensioner : 46,5 x 46,5 x 18,6 mm
Produktnummer: 26064001
E-nummer: 1438323

Tätningsdiameter 17 - 28 mm

Dubbeltätningsmembran IP66 orange

Bevakningslista

Dubbeltätningsmembran - DMS M40/4 or

Dubbeltätningsmembran DMS M40/4 or

Dimensioner : 23,2 x 14,1 x 23,2 mm
Produktnummer: 26064101
E-nummer: 1438325

Tätningsdiameter per genomföring 6 - 9 mm

Dubbeltätningsmembran IP66 för fyra kablar, orange

Bevakningslista

Kabelförskruvning - KVR M20-MGM/or

Kabelförskruvning KVR M20-MGM/or

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22762001
E-nummer: 1438192

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning IP 68 orange med kontramutter

Bevakningslista

Kabelförskruvning - KVR M25-MGM/or

Kabelförskruvning KVR M25-MGM/or

Dimensioner : 31,5 x 31,5 x 44 mm
Produktnummer: 22762501
E-nummer: 1438193

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning IP 68 orange med kontramutter

Bevakningslista

Kabelförskruvning - KVR M32-MGM/or

Kabelförskruvning KVR M32-MGM/or

Dimensioner : 40 x 40 x 50 mm
Produktnummer: 22763201
E-nummer: 1438318

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning IP 68 orange med kontramutter

Bevakningslista

Kabelförskruvning - KVR M40-MGM/or

Kabelförskruvning KVR M40-MGM/or

Dimensioner : 50 x 50 x 54 mm
Produktnummer: 22764001
E-nummer: 1438194

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm

Kabelförskruvning IP 68 orange med kontramutter

Bevakningslista

Montageplatta - WKE BK 1

Montageplatta WKE BK 1

Dimensioner : 100 x 70 x 246,5 mm
Produktnummer: 86310001

Rostfritt stål utan skruv

Montageplatta för brandsäker installation av WKE 2-6 på kabelstegar och rännor med funktions...

Bevakningslista
