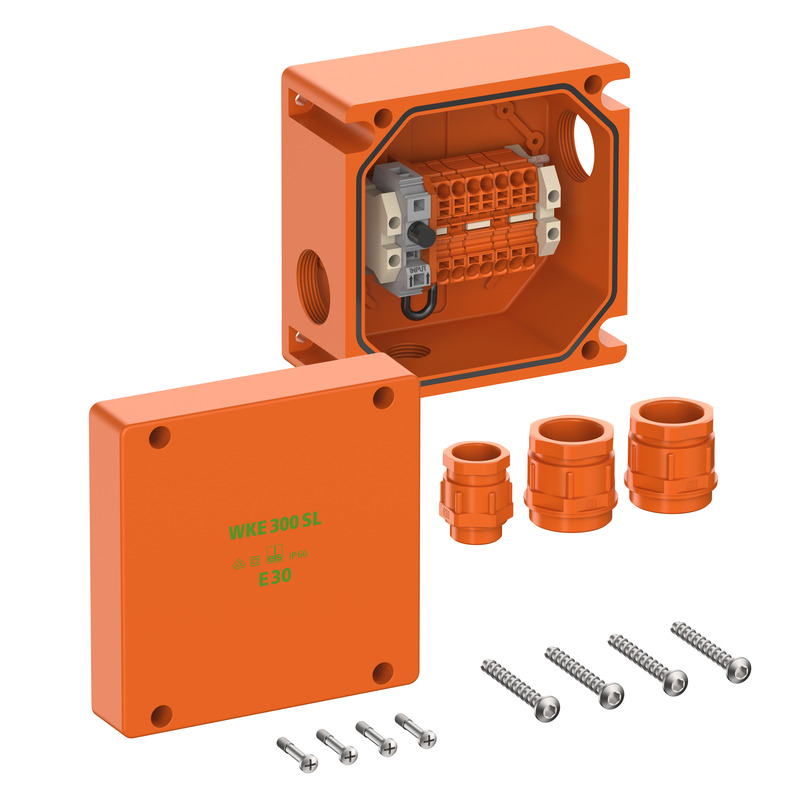

Kopplingsdosa
Produktnummer: 86238401 | Dimensioner: 160 x 160 x 110 mm

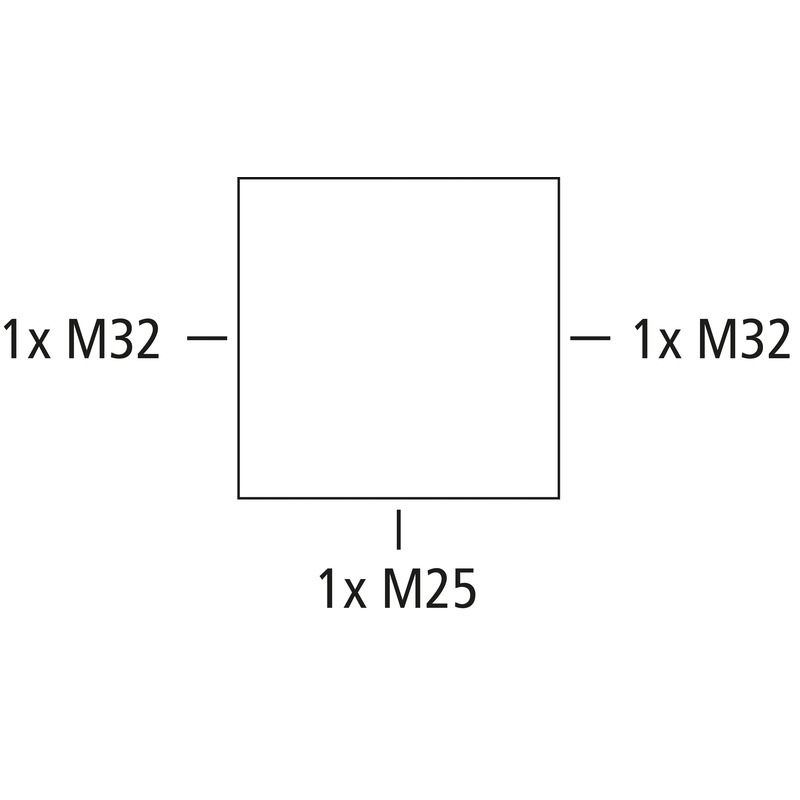

Kopplingsdosa, med skyddsklass IP66, Ui=450 V AC, Inre tråd, M25/M32, (3 Sida), Externa fästpunkter, med E30 enligt din 4102-12, inkl. Wago TopJobS plint. Halogenfri specialtermoplast
orange, Kopplingsdosa avsäkrad 5 polig, 4 x 0.5 - 10 mm² orange, 1st säkringshållare 10A
Inkl.:
2 cable glands M32, sealing area 17 - 26 mm, 1 cable gland M25, sealing area 6 - 15 mm, dowel kit ø 6 mm
| Nominell isolationsspänning AC | 450 V |
|---|---|
| Nominell isolationsspänning DC | 450 V |
| min. tvärsnitt | 0,5 mm² |
| max ledningsarea | 6 mm² |
| min. tvärsnitt | 0,5 mm² |
| max. tvärsnitt | 10 mm² |
| Skyddsklass | II |
| Skyddstyp | IP66 |
| Klass funktionell integritet | E30 |
| Antal poler (T-avgrening) | 3 |
| Antal poler (genommatning) | 5 |
| UL Type Rating | i.u. |
| Färg underdel | orange |
|---|---|
| Färg överdel | orange |
| Användningsområde | Avsäkrad T-avgrening |
|---|
| Bredd | 160 mm |
|---|---|
| Längd | 160 mm |
| Höjd | 110 mm |
| Vikt | 2.7 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V0 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
| Slagtålighet | IK08 |
|---|---|
| förseglingsbar | nej |
| Omslagsskruvens vridmoment | 2.5 Nm |
| Monteringstyp | Vägg-/takmontering |
| Fastsättning | Externa fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902668540 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85369095 |
| Material nederdel | Härdplast |
|---|---|
| Material överdel | Härdplast |
| Material tätning | Polyuretan |
| Material omslagsskruv | Rostfritt stål V2A |
Set för extern fastsättning V2A
| CAD-data | Ladda ned 3D-CAD-data |
|---|
