Kopplingsdosa

WKE 2 - Duo 3 x 4²

Produktnummer: 86740001 | Dimensioner: 100 x 100 x 70 mm

E-nummer: 1438305

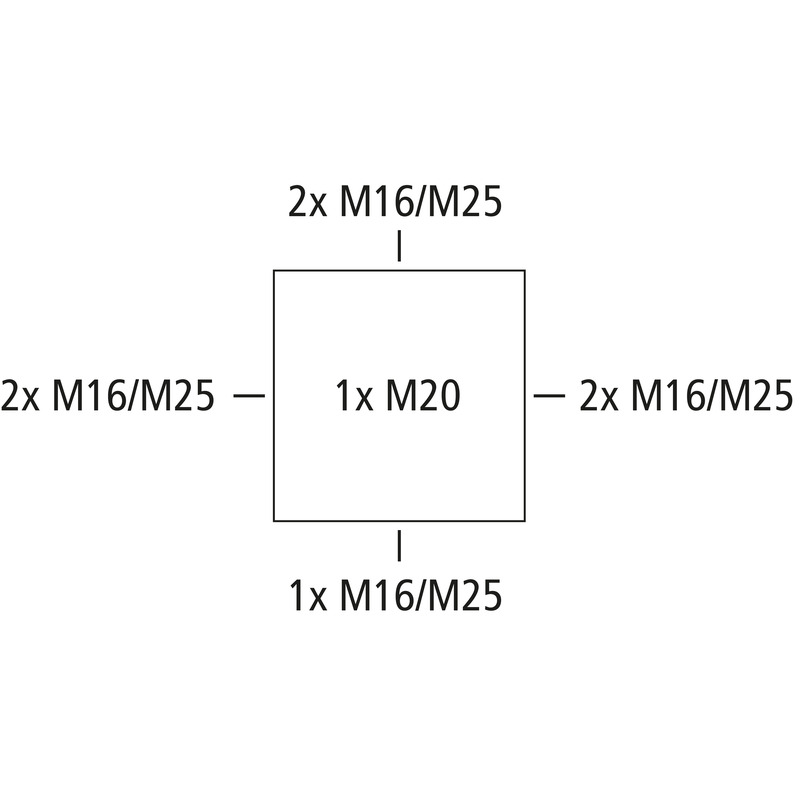

Kopplingsdosa, med skyddsklass IP66, U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Demonterbara membran, M16/M25, (1 Baksida, 7 Sida), Externa fästpunkter, E30-E90 elektrisk funktionsintegritet enligt DIN 4102-12. Halogenfri kapsling med plintar av specialkeramik, med justerbar plinthållare.

orange, Anslutningsdosa/kopplingsdosa 3 polig 0,5 - 4 mm², antal ledare per klämma: 16 x 0.5² / 8 x 0.75² / 12 x 1² / 12 x 1.5² / 4 x 2.5² / 4 x 4²

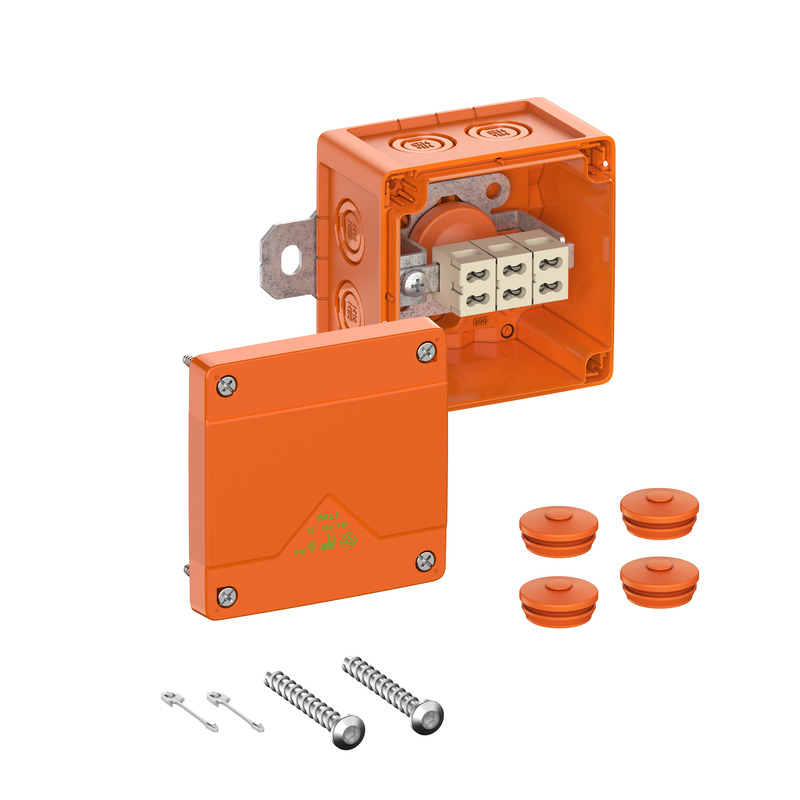

Inkl.:
Lockhållare, monteringsskruvar, 4 dubbeltätningsmembran IP66 M25 tätningsområde 9–17 mm

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
Nominell isolationsspänning DC	450 V
min. tvärsnitt	0,5 mm²
max ledningsarea	4 mm²
min. tvärsnitt	0,5 mm²
max. tvärsnitt	4 mm²
Skyddsklass	II
Skyddstyp	IP66
Säkrad koppling	nej
Klass funktionell integritet	E30/E60/E90
Antal poler (T-avgrening)	3
Antal poler (genommatning)	3
UL Type Rating	övrigt
Antal säkringar	0

Färger

Färg underdel	orange
Färg överdel	orange

Tillägg

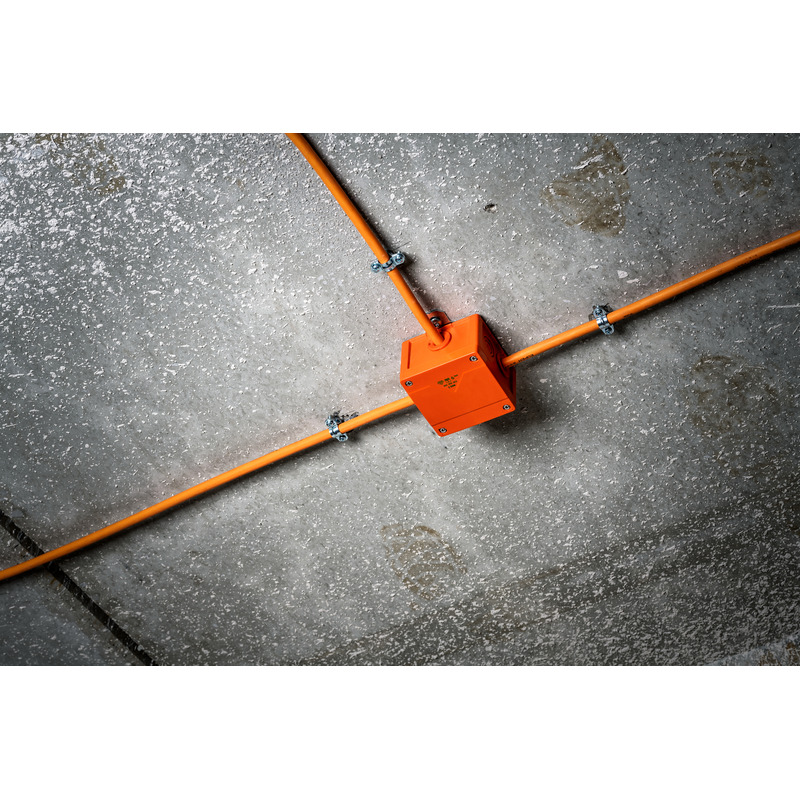

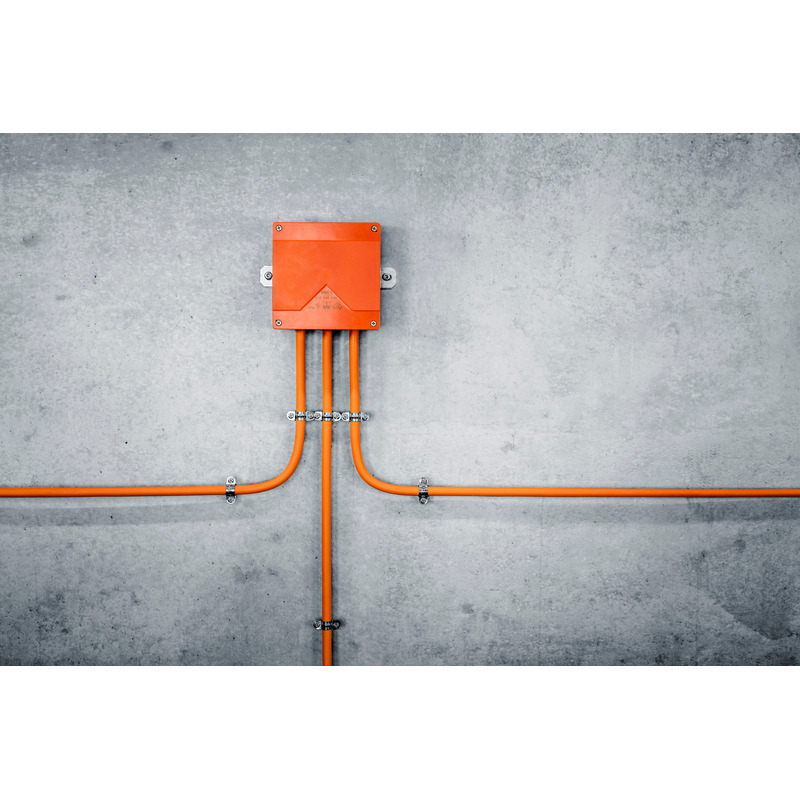

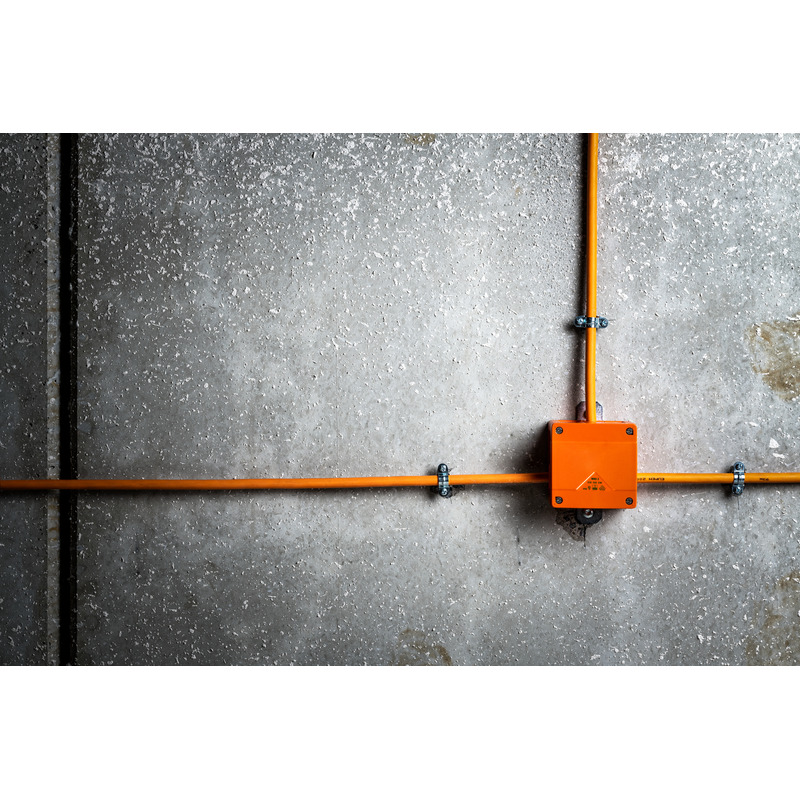

Användningsområde	Anslutningar och T-avgreningar

Mått

Bredd	100 mm
Längd	100 mm
Höjd	70 mm
Innerlängd	87 mm
Inre bredd	87 mm
Innerhöjd	52 mm
Vikt	0.449 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

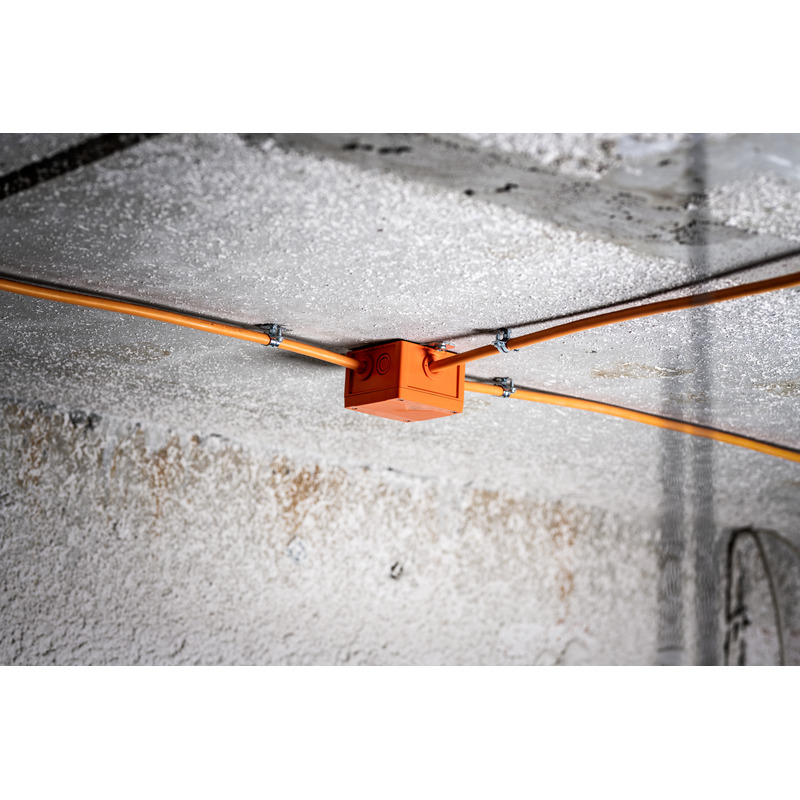

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK08
förseglingsbar	ja
Fastsättning	Externa fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902631117
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Polyuretan
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	UL-EU (EN 62208)
